Zapach drewna, wilgoć po deszczu i przewody prowadzone blisko łatwopalnej konstrukcji sprawiają, że instalacja elektryczna w altanie drewnianej wymaga większej uwagi niż zwykłe podłączenie lampy do gniazdka. W artykule pokazuję, jak zaplanować zasilanie, poprowadzić przewody, dobrać osprzęt i zabezpieczenia oraz ile orientacyjnie kosztuje wykonanie takiej instalacji.
Bezpieczna instalacja zaczyna się od dobrego planu
- Osobne obwody dla oświetlenia, gniazd i urządzeń o większej mocy ułatwiają eksploatację.
- Przewody prowadzone po drewnie powinny mieć odpowiednią osłonę i nie mogą być narażone na zgniatanie ani przegrzewanie.
- Gniazda zewnętrzne wymagają ochrony przez wyłącznik różnicowoprądowy 30 mA.
- Osprzęt należy dobrać do wilgoci, zwykle w klasie IP44, IP55 lub IP65.
- Po zakończeniu prac potrzebne są pomiary elektryczne i protokół wykonane przez osobę z właściwymi kwalifikacjami.
Najpierw ustal, co naprawdę ma działać w altanie
Zanim kupię przewód albo rozdzielnicę, spisuję wszystkie planowane odbiorniki. Inaczej projektuje się instalację do jednej lampy i ładowarki telefonu, a inaczej do altany z lodówką, grillem elektrycznym, elektronarzędziami czy ogrzewaniem.
Najbezpieczniejszym rozwiązaniem jest doprowadzenie do altany osobnego obwodu z rozdzielnicy budynku. Przewód zasilający układa się w ziemi jako kabel przeznaczony do instalacji ziemnych, na przykład typu YKY lub równoważnego dobranego przez elektryka. Zwykły przewód do instalacji wewnętrznych nie powinien być zakopywany bez sprawdzenia, czy producent dopuszcza takie zastosowanie.
W praktyce kabel układa się często na głębokości około 60-70 cm, a pod podjazdem lub miejscem narażonym na obciążenia głębiej i z dodatkową ochroną mechaniczną. Nad trasą warto ułożyć taśmę ostrzegawczą, a przebieg przewodu zaznaczyć na szkicu działki. Po latach taka dokumentacja może oszczędzić przypadkowego przecięcia kabla podczas sadzenia roślin albo montażu ogrodzenia.
Jeden obwód czy mała rozdzielnica
Przy niewielkiej altanie wystarczy czasem jeden obwód, ale ja traktuję to jako rozwiązanie awaryjne. Lepszy układ obejmuje osobny obwód oświetleniowy, osobny dla gniazd oraz dodatkowy dla urządzenia o dużej mocy. Dzięki temu awaria elektronarzędzia nie wyłącza światła, a przeciążenie gniazda nie pozbawia zasilania całego obiektu.
W większej altanie praktyczna jest lokalna rozdzielnica w obudowie odpornej na warunki zewnętrzne. Powinna mieć wyłącznik główny, wyłączniki nadprądowe oraz ochronę różnicowoprądową. Dobór przekroju kabla i zabezpieczeń zależy od długości trasy, sposobu ułożenia, mocy urządzeń oraz dopuszczalnego spadku napięcia. Przewód 3 x 1,5 mm² dla oświetlenia i 3 x 2,5 mm² dla gniazd to częste rozwiązania, ale nie gotowa recepta dla każdej altany.
Jak prowadzić przewody po drewnie, żeby ograniczyć ryzyko pożaru
Drewno nie wybacza przypadkowych rozwiązań. Przewód przyciśnięty wkrętem, luźna puszka albo źle dobrana oprawa mogą doprowadzić do nagrzewania połączenia, uszkodzenia izolacji i zapalenia podłoża.

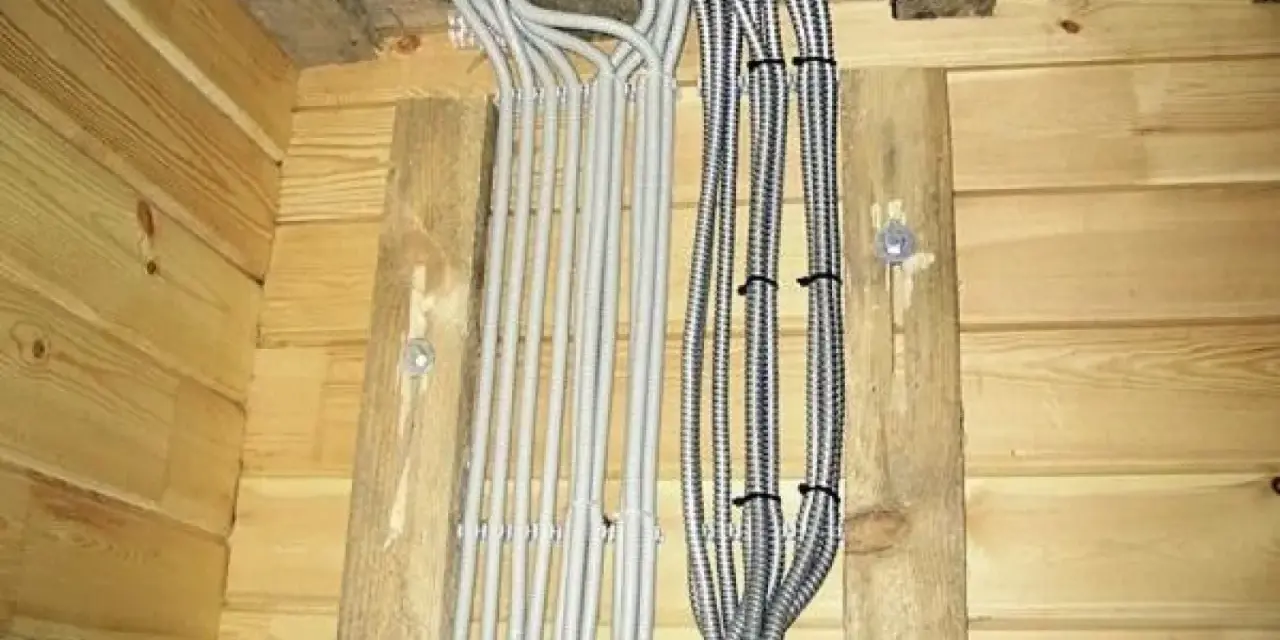

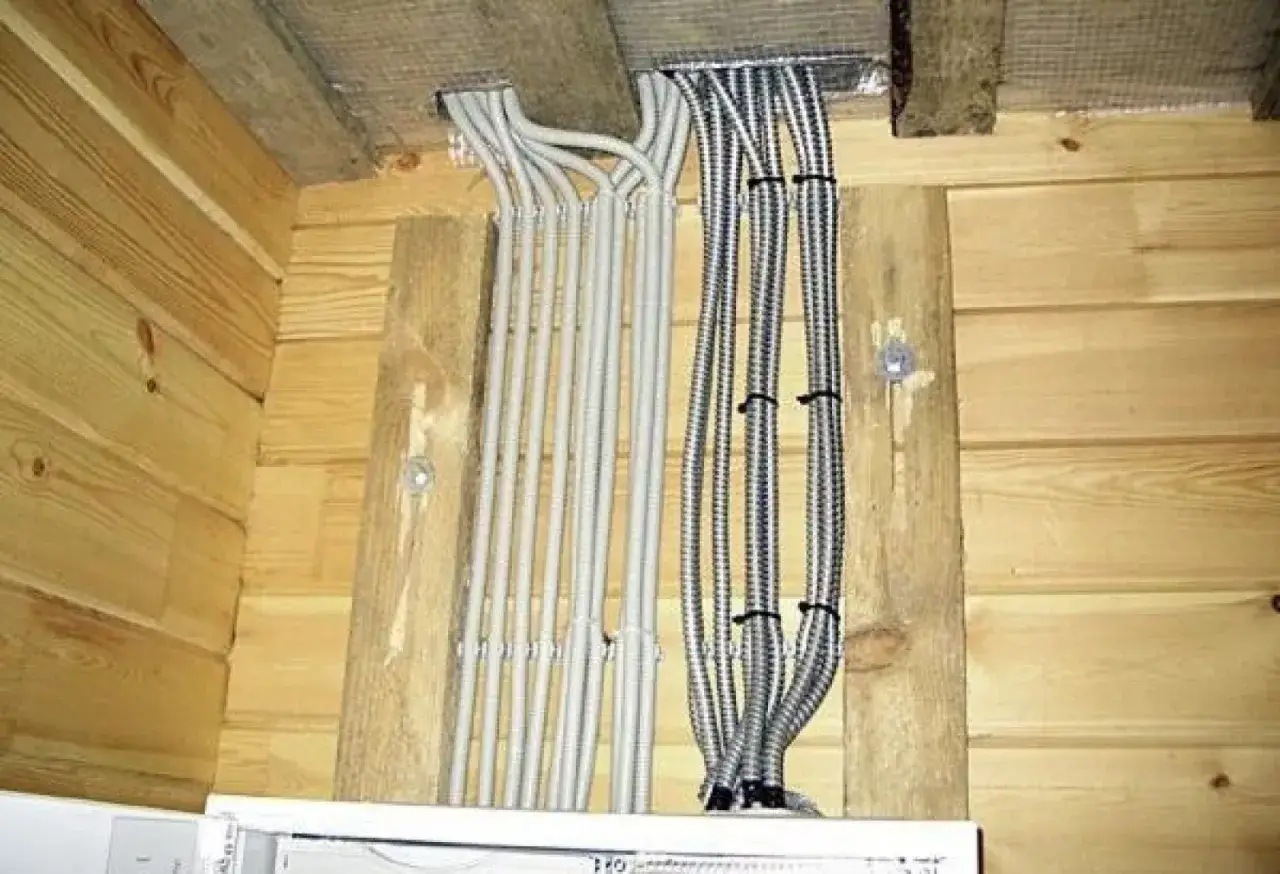

Przy instalacji natynkowej przewody prowadzę w rurach, kanałach lub innych osłonach przeznaczonych do takiego montażu. Nie chodzi o to, aby każdą altanę wyposażać w ciężkie metalowe peszle. Tworzywowa rura może być właściwa, jeśli ma odpowiednie właściwości, jest zamocowana zgodnie z przeznaczeniem i chroni przewód przed uszkodzeniami mechanicznymi.
- Trasy prowadź możliwie pionowo i poziomo, bez przypadkowych skosów.
- Przejścia przez ściany wykonuj w tulejach lub przepustach, aby drewno nie przecierało izolacji.
- Nie układaj przewodów przy źródłach ciepła, przewodach kominowych ani elementach nagrzewających się.
- Nie wciskaj przewodów na siłę w ocieplenie i nie zgniataj ich obejmami.
- Puszki instalacyjne pozostaw dostępne do kontroli, zamiast zakrywać je na stałe deską.
Ważny jest również sposób montażu osprzętu. Przepisy przeciwpożarowe zabraniają instalowania opraw, gniazd i łączników bezpośrednio na podłożu palnym, jeśli ich konstrukcja nie chroni go przed zapaleniem. Dlatego stosuje się osprzęt przeznaczony do montażu na drewnie albo niepalne podkładki i podstawy montażowe.
Unikam także klasycznych żarówek dużej mocy i halogenów. Nowoczesna oprawa LED zwykle wydziela mniej ciepła, ale nadal musi mieć odpowiednią odległość od drewna i być zamontowana zgodnie z instrukcją producenta. Sama technologia LED nie naprawi błędnie wykonanej instalacji.
Dobierz zabezpieczenia do wilgoci i użytkowania na zewnątrz
Altana jest narażona na skraplanie pary wodnej, kurz, owady i okresowe zachlapanie. Z tego powodu gniazdo przeznaczone do suchego wnętrza domu nie zawsze nadaje się do altany, nawet jeśli znajduje się pod dachem.
Stopień ochrony IP opisuje odporność obudowy na ciała stałe i wodę. W osłoniętym miejscu zwykle stosuje się osprzęt co najmniej IP44, natomiast przy bezpośrednim narażeniu na deszcz rozsądniejszy będzie model IP55 lub IP65. Gniazda powinny mieć klapki, a przewody należy wprowadzać przez szczelne dławiki.
| Miejsce zastosowania | Rozsądny kierunek doboru | Na co uważać |
|---|---|---|
| Wnętrze suchej, zamykanej altany | Osprzęt o podwyższonej odporności, zwykle IP44 | Skraplanie pary i nieszczelne przejścia przewodów |
| Ściana pod dachem, ale narażona na zachlapanie | IP44 lub wyżej, zgodnie z warunkami montażu | Otwarte klapki i woda spływająca po przewodzie |
| Słup lub ściana bez ochrony przed deszczem | Najczęściej IP55-IP65 | Promieniowanie UV i uszkodzenia mechaniczne |
| Oświetlenie ogrodowe przy gruncie | Oprawa zgodna z warunkami pracy i instrukcją producenta | Zaleganie wody, uszkodzenie kabla przez narzędzia lub kosiarkę |
Obwody gniazd zewnętrznych powinny być chronione przez wyłącznik różnicowoprądowy o prądzie zadziałania nie większym niż 30 mA. RCD, potocznie nazywany różnicówką, odłącza zasilanie, gdy część prądu zaczyna płynąć nieprawidłową drogą, na przykład przez uszkodzoną obudowę urządzenia lub człowieka.
Różnicówka nie zastępuje bezpiecznika nadprądowego. Pierwszy aparat chroni przede wszystkim przed porażeniem i prądem upływu, a drugi przed przeciążeniem oraz zwarciem. W rozdzielnicy trzeba też prawidłowo rozdzielić przewody PE i N. Nie wolno wykonywać przypadkowych mostków między nimi za wyłącznikiem różnicowoprądowym.
Podziel obwody i zaplanuj wygodne punkty
Najczęstszy błąd powstaje już na etapie planowania. Gniazda trafiają tylko na jednej ścianie, wyłącznik znajduje się za drzwiami, a przewód do lampy przechodzi przez środek konstrukcji. Później każda poprawka oznacza wiercenie w drewnie albo prowadzenie przedłużacza po podłodze.
Przed zamknięciem ścian zaznaczam na rzucie wysokość i miejsce każdego punktu. W typowej altanie przydają się:
- osobny włącznik przy wejściu,
- co najmniej dwa gniazda przy blacie lub stole,
- gniazdo zewnętrzne do kosiarki, myjki albo oświetlenia ogrodu,
- punkt dla lodówki lub innego urządzenia pracującego stale,
- rezerwa przewodowa pod kamerę, internet albo automatykę.
Urządzenia takie jak grzejnik, grill elektryczny, kompresor czy elektronarzędzia mogą wymagać osobnego obwodu. Nie podłączam ich do wspólnego przewodu tylko dlatego, że wtyczka pasuje do gniazda. Liczy się moc znamionowa, prąd rozruchowy i czas pracy.
Jeżeli planujesz płytę, spawarkę albo mocny kompresor, może być potrzebne zasilanie trójfazowe. W takim przypadku nie wystarczy zmienić gniazda na siłowe. Trzeba sprawdzić moc przyłączeniową, zabezpieczenie przedlicznikowe i przekrój kabla zasilającego.
Co trzeba sprawdzić przed oddaniem instalacji do użytku
Po zakończeniu montażu nie ograniczam odbioru do sprawdzenia, czy świeci lampa. Elektryk powinien wykonać między innymi pomiar ciągłości przewodu ochronnego PE, rezystancji izolacji, skuteczności ochrony przeciwporażeniowej oraz test wyłącznika RCD.
Wyniki powinny trafić do protokołu pomiarowego. Dokument jest przydatny przy późniejszej rozbudowie, sprzedaży nieruchomości, likwidacji awarii albo zgłoszeniu szkody ubezpieczeniowej. Montaż i pomiary należy powierzyć osobie z kwalifikacjami obejmującymi odpowiedni zakres prac przy instalacjach do 1 kV.
Nie zakładaj, że nowe zabezpieczenia naprawią starą instalację w domu. Jeżeli obwód zasilający altanę nie ma przewodu ochronnego, ma aluminiowe przewody albo wykazuje nieprawidłowe połączenia, trzeba najpierw doprowadzić instalację bazową do właściwego stanu.
Przeczytaj również: Jak odgrodzić balkon? Wybierz osłonę idealną dla siebie!
Ile kosztuje wykonanie zasilania altany
Orientacyjny koszt zależy głównie od długości trasy, nawierzchni do rozkopania i liczby punktów. W 2026 roku wykonanie pojedynczego punktu z materiałem często mieści się w granicach 90-200 zł netto, a punkt dla urządzenia o dużej mocy może kosztować około 180-350 zł netto.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Prosta instalacja wewnętrzna w małej altanie | około 1500-3000 zł |
| Zasilanie z domu z wykopem i kablem | około 2500-6000 zł |
| Rozdzielnica, RCD, zabezpieczenia i opis obwodów | około 400-1200 zł |
| Pomiary i protokół | około 250-600 zł |
To widełki poglądowe, a nie cennik. Największą różnicę robi długość kabla oraz rodzaj podłoża. Wykop w trawniku jest szybki, natomiast prowadzenie trasy pod kostką, betonem lub istniejącymi instalacjami potrafi podwoić koszt całego zlecenia.
Rozwiązania, których lepiej nie stosować nawet tymczasowo
Nie polecam stałego zasilania altany przedłużaczem rzuconym po ziemi. Taki przewód może zostać przecięty przez kosiarkę, zgnieciony przez drzwi albo zawilgocony w miejscu połączenia. Przedłużacz może służyć do krótkiej pracy urządzenia, ale nie powinien zastępować instalacji wykonanej na stałe.
Ryzykowne są też połączenia skręcane i zaklejane taśmą, puszki schowane pod deskami oraz gniazda bez klapek. Szczególnie źle oceniam łączenie kilku mocnych odbiorników w jednym gnieździe. Zapach spalenizny, ciepła wtyczka, trzaski albo samoczynne zadziałanie RCD to sygnały do natychmiastowego odłączenia obwodu i wezwania elektryka.
Najrozsądniejszy standard dla drewnianej altany to osobne zasilanie, przejrzysty podział obwodów, przewody zabezpieczone przed uszkodzeniem, osprzęt dobrany do wilgoci oraz komplet pomiarów. Kilkaset złotych za poprawne zabezpieczenia i dokumentację jest niewielkim kosztem w porównaniu z naprawą po zwarciu albo pożarze.
