Kalibracja klucza dynamometrycznego - kiedy i ile kosztuje?

Kalibracja klucza dynamometrycznego to w praktyce proces kontroli i ewentualnej regulacji narzędzia tak, aby nadal podawało właściwy moment dokręcania. W tym artykule pokazuję, jak rozpoznać utratę dokładności, jak wygląda sprawdzenie w serwisie, ile to zwykle kosztuje i co można zrobić samemu, żeby nie rozjechać nastaw między przeglądami. To ważne, bo w warsztacie jeden przekłamany klik potrafi narobić więcej szkody niż brak klucza w ogóle.

Czym w praktyce jest sprawdzenie dokładności klucza

W warsztatowej mowie te pojęcia często się mieszają, ale ja rozdzielam je bardzo prosto. Sprawdzenie odpowiada na pytanie, czy narzędzie trzyma zadany moment, regulacja koryguje odchyłkę, a wzorcowanie daje formalny ślad pomiarowy oparty o wzorzec wyższej dokładności. W branży i w serwisach częściej mówi się dziś o wzorcowaniu niż o samej kalibracji, bo samo „przekręcenie śrubki” nic nie znaczy, jeśli nie ma pomiaru przed i po.

Jeśli zależy ci na powtarzalności pracy, najważniejsze jest nie to, jak nazwiemy usługę, tylko czy po niej klucz naprawdę trzyma moment w granicach tolerancji. Skoro to mamy uporządkowane, łatwiej zauważyć moment, w którym narzędzie zaczyna kłamać.

Jak rozpoznać, że klucz wymaga kontroli

Najprostszy sygnał to brak powtarzalności. Jeśli ten sam klucz na tej samej nastawie raz „odbija” wyraźnie, a innym razem z opóźnieniem, to nie jest drobiazg. Ja traktuję to jako sygnał do sprawdzenia, a nie do dalszego zgadywania.

• Klucz klika za wcześnie albo wyraźnie za późno w porównaniu z poprzednimi pracami.
• Po kilku takich samych dokręceniach wynik zaczyna się rozjeżdżać, choć technika pracy jest stała.
• Narzędzie spadło z wysokości, zostało przeciążone albo użyto go do odkręcania zapieczonej śruby.
• Klucz długo leżał w szafce pod napięciem sprężyny lub w wilgotnym środowisku.
• Mechanizm ma wyczuwalny luz, nierówne działanie grzechotki albo ślady korozji.

W praktyce najwięcej problemów widzę po trzech rzeczach: przeciążeniu, złym przechowywaniu i używaniu klucza jak zwykłej grzechotki. Gdy narzędzie już wysyła takie sygnały, warto wiedzieć, co dokładnie robi serwis i za co się płaci.

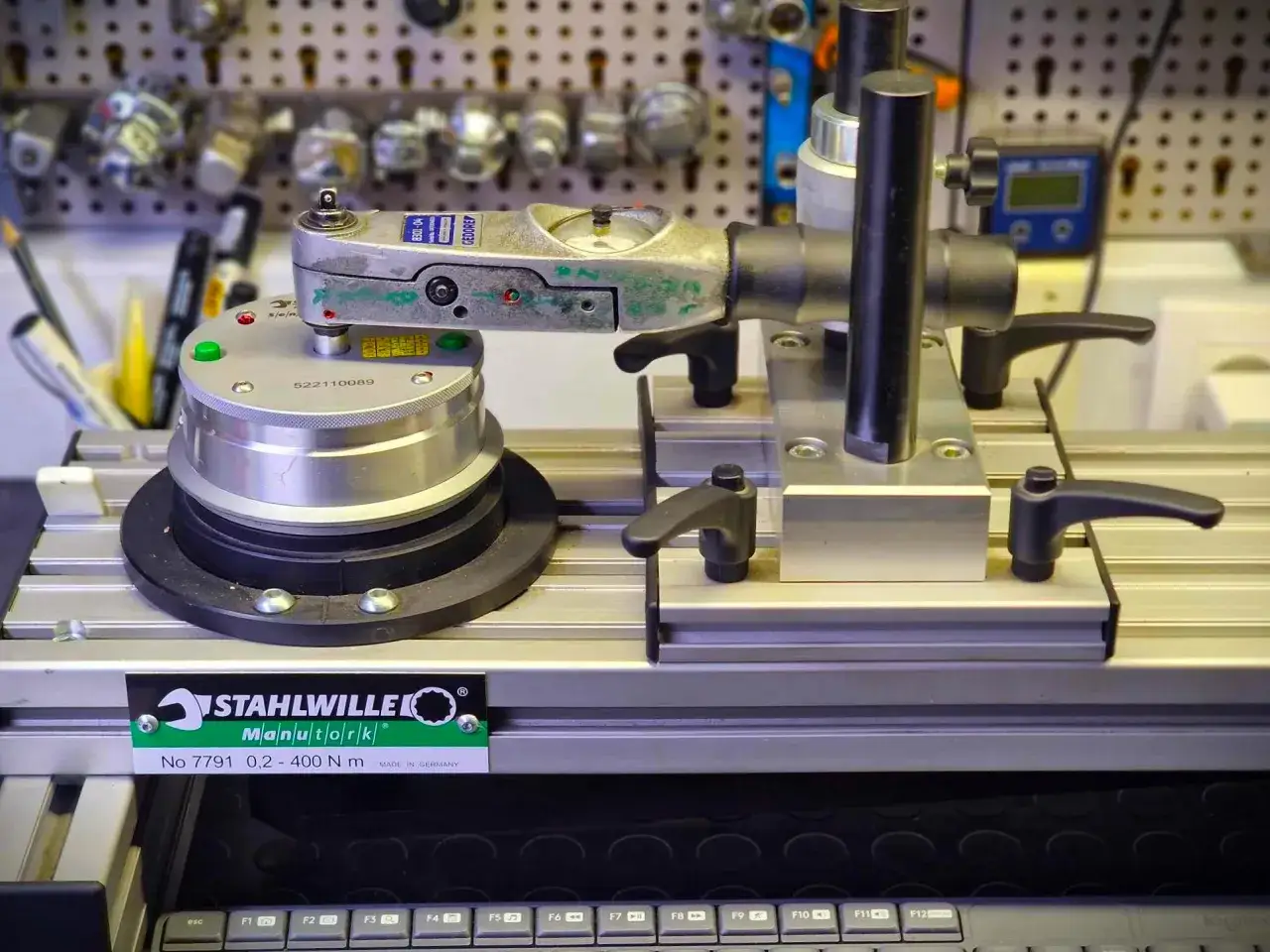

Jak wygląda proces w serwisie krok po kroku

Profesjonalne sprawdzenie nie polega na jednorazowym „pociągnięciu na oko”. Serwis najpierw ogląda stan narzędzia, a potem porównuje jego wynik z referencyjnym układem pomiarowym. W dobrze prowadzonym laboratorium pomiar robi się w kilku punktach zakresu, często w pięciu, a przy kluczach dwukierunkowych także w obu kierunkach pracy.

1. Oględziny i identyfikacja narzędzia, czyli model, numer seryjny, zakres i stan mechaniczny.
2. Wstępna kontrola czystości, luzów, blokady nastawy i działania zapadki.
3. Pomiar na wzorcu w kilku punktach zakresu, zwykle z powtarzanymi odczytami.
4. Adiustacja, jeśli wynik wychodzi poza tolerancję, a konstrukcja klucza na to pozwala.
5. Powtórny test po regulacji i wystawienie świadectwa z wynikiem, niepewnością oraz datą kolejnego przeglądu.

W praktyce liczy się nie tylko końcowy wynik, ale też to, czy serwis pokaże zapis „as found” i „as left”, czyli stan przed i po regulacji. To daje realny obraz zużycia i pozwala ocenić, czy narzędzie zaczęło się rozjeżdżać nagle, czy po prostu powoli schodziło z parametrów. Czas realizacji bywa krótki, często 2-3 dni robocze, ale przy naprawie albo większej kolejce termin może się wydłużyć.

Jeśli po takim opisie chcesz od razu zaplanować wysyłkę, następnym krokiem jest sprawdzenie, kiedy to ma sens finansowo i organizacyjnie.

Kiedy robić to regularnie i ile to zwykle kosztuje

Najrozsądniej trzymać się dwóch zasad. Pierwsza jest prosta: jeśli klucz pracuje intensywnie, kontroluj go co około 12 miesięcy albo po mniej więcej 5000 cykli. Druga jest ważniejsza: nie czekaj do terminu z kalendarza, jeśli narzędzie dostało po upadku, było przeciążane albo pracuje w trudnym środowisku.

Na polskim rynku publiczne cenniki pokazują dość podobny rząd wielkości, choć różnice między serwisami są realne. Zwykle im większy zakres, bardziej złożona konstrukcja albo dodatkowa naprawa, tym wyższy koszt.

Jeżeli klucz jest używany w pracy krytycznej, na przykład przy montażu elementów bezpieczeństwa albo w produkcji seryjnej, nie opłaca się oszczędzać na zbyt rzadkim przeglądzie. Za to przy narzędziu używanym okazjonalnie zwykle bardziej liczy się dobry stan przechowywania niż sam kalendarz wymian.

Co możesz sprawdzić sam, a czego lepiej nie robić

Domowa próba ma sens tylko jako szybki screening. Da się nią wychwycić grube odchyłki, ale nie zastąpi certyfikowanego pomiaru. Ja najprościej robię to z obciążeniem o znanej masie i dokładnie zmierzonym ramieniem, bo moment obrotowy to po prostu siła razy długość ramienia. Jeśli na końcu ramienia o długości 0,5 m zawiesisz 10 kg, otrzymasz w przybliżeniu 49 N·m.

• Sprawdź powtarzalność na kilku identycznych próbach, a nie tylko na jednym kliknięciu.
• Użyj znanej masy i dokładnego ramienia, bo przypadkowa długość zrujnuje wynik.
• Nie traktuj tej próby jako potwierdzenia zgodności z normą.
• Nie rozkręcaj mechanizmu na siłę, jeśli nie masz procedury producenta.
• Nie używaj klucza do odkręcania zapieczonych śrub ani jako łomu.

Najczęstszy błąd to przekonanie, że skoro klucz „kliknął”, to musi być dobry. Klik oznacza tylko moment zadziałania mechanizmu, a nie automatycznie prawidłową wartość. Dlatego po takiej próbie i tak wracam do podstawowej eksploatacji i warunków przechowywania.

Jak utrzymać dokładność między przeglądami

Tu najwięcej robią proste nawyki. W klasycznych modelach sprężynowych po pracy ustawiam najniższą wartość momentu, ale bez forsowania poniżej zakresu. Przy niektórych konstrukcjach belkowych zasada może być inna, więc zawsze trzymam się instrukcji konkretnego modelu.

• Pracuj głównie w środkowej części zakresu, najlepiej mniej więcej między 20% a 80% skali.
• Po zakończeniu pracy odciąż mechanizm zgodnie z instrukcją producenta.
• Przechowuj klucz w etui, z dala od wilgoci, pyłu i skrajnych temperatur.
• Nie używaj go do luzowania śrub i nie dokręcaj „na siłę po kliknięciu”.
• Jeśli używasz adapterów lub przedłużek, licz się ze zmianą efektywnego momentu.

W praktyce najbardziej pomaga konsekwencja, a nie jednorazowy serwis. Dobrze traktowany klucz trzyma parametry dłużej, a źle obchodzony zaczyna się rozjeżdżać nawet wtedy, gdy ma jeszcze świeży certyfikat.

Na co patrzeć, zanim oddasz narzędzie do serwisu

Jeśli mam wskazać jedną rzecz, którą warto zrobić przed wysyłką, to byłaby to krótka lista danych dla serwisu. Przyspiesza obsługę i zmniejsza ryzyko nieporozumień, zwłaszcza przy kilku podobnych narzędziach.

• Podaj model, numer seryjny i zakres pracy klucza.
• Zaznacz, czy pracuje w jednym, czy w obu kierunkach.
• Napisz, czy oczekujesz tylko sprawdzenia, czy również regulacji i naprawy.
• Poproś o świadectwo z punktami pomiarowymi i niepewnością.
• Zapisz datę ostatniego przeglądu, jeśli prowadzisz ewidencję narzędzi.

Ja patrzę na klucz dynamometryczny jak na prosty przyrząd pomiarowy, nie jak na zwykłą grzechotkę. Jeśli chcesz, żeby dalej pracował przewidywalnie, trzymaj go w dobrym zakresie, nie przeciążaj i nie odkładaj kontroli na moment, w którym śruba już zaczyna mieć problem. Wtedy narzędzie odwdzięcza się tym, po co zostało kupione, czyli powtarzalnym momentem i spokojem przy każdym dokręceniu.
