Przy altanie, pergoli czy wiatcie ogrodowej rysunek techniczny ma prowadzić wykonawcę bez zgadywania. Najważniejsze jest nie tylko to, jakie wymiary podać, ale też w jakiej kolejności je rozmieścić, żeby najpierw było widać detal, potem rozstawy, a na końcu gabaryt całej konstrukcji. Dobrze ustawiona kolejność wymiarów oszczędza poprawki, skraca rozmowę z cieślą i zmniejsza ryzyko, że ktoś odczyta projekt po swojemu.
Najważniejsze zasady, które porządkują rysunek ogrodowy
- Najpierw pokazuj detal, potem moduł, na końcu wymiar całkowity - tak czyta się rysunek na budowie.
- Wymiary liniowe wpisuje się w milimetrach, bez dopisywania jednostki przy każdej liczbie.
- Dla konstrukcji słupowych lepiej podawać rozstawy osi niż tylko odległości po zewnętrznych krawędziach.
- Każdy wymiar powinien pojawić się tylko raz i w miejscu, w którym jest najłatwiejszy do odczytania.
- W altanach i pergolach osobno zapisuj wysokości, osobno szerokości, a osobno gabaryt podstawy.
- Na rysunku nie warto zamykać łańcucha wymiarowego, bo jeden błąd rozlewa się wtedy na cały projekt.
Co oznacza poprawna kolejność wymiarów
Według ISO 129-1:2018 zasady prezentacji wymiarów mają być jednoznaczne i czytelne niezależnie od branży. W praktyce budowlanej i stolarskiej przekłada się to na prostą logikę: najpierw wymiar szczegółowy, potem rozstaw lub moduł, a dopiero na końcu gabaryt całego obiektu. Taka kolejność wymiarów ułatwia odczytanie projektu bez przeskakiwania wzrokiem po całej kartce.
Ja patrzę na to tak: rysunek nie powinien zmuszać do odtwarzania geometrii „w głowie”. Jeśli ktoś projektuje altanę, pergolę albo wiatę, to najpierw musi wiedzieć, z czego składa się konstrukcja, później jak te elementy są ustawione względem siebie, a dopiero potem ile miejsca zajmą na działce. To właśnie dlatego wymiary pojedynczego słupa, belki czy zastrzału zapisuję bliżej obiektu, a rozstaw i wymiar całkowity prowadzę dalej od rysunku.
Warto też trzymać się dwóch praktycznych zasad. Po pierwsze, wymiar liniowy podaje się zwykle w milimetrach, bez dopisywania „mm”. Po drugie, liczby powinny być zapisane tak, by dało się je czytać od lewej do prawej, a przy liniach pionowych od dołu do góry. To drobiazg, ale na budowie takie drobiazgi decydują o tym, czy rysunek jest pomocny, czy męczący.
W projektach budowlanych dobrze sprawdza się jeszcze jedna reguła: nie powielać tych samych danych na kilku widokach bez potrzeby. Jeśli wymiar już padł na rzucie, nie dokładaj go drugi raz „na wszelki wypadek” w przekroju. Następna sekcja pokazuje, jak ten porządek wygląda w praktyce przy altanie i pergoli.
Jak czytać układ wymiarów w altanie i pergoli
W architekturze ogrodowej najczęściej liczy się prosty układ: słupy, belki, dach, osłony i strefa użytkowa. Zasada jest tu podobna jak w dokumentacji budowlanej opisywanej przez bcinfo: ciągi zewnętrzne układa się od wymiarów szczegółowych do całkowitych. W altanie albo pergoli oznacza to, że najbliżej obiektu trafiają wymiary elementów konstrukcyjnych, dalej rozstawy osi, a na samym końcu wymiar całkowity podstawy.
| Poziom wymiaru | Co pokazuje | Jak użyć go w ogrodzie |
|---|---|---|
| Szczegółowy | Przekrój słupa, belki, krokwi albo zastrzału | Ustala materiał i sposób wykonania, zanim pojawi się większy gabaryt |
| Modułowy | Rozstaw osi słupów, belek lub powtarzalnych przęseł | Pomaga ciąć i montować konstrukcję bez przestawiania całego układu |
| Użytkowy | Światło przejścia, wysokość pod belką, prześwit w osi wejścia | Pokazuje, czy altana lub pergola będzie wygodna w codziennym użyciu |
| Całkowity | Zewnętrzny obrys konstrukcji | Odpowiada na pytanie, ile miejsca obiekt zajmie na działce |

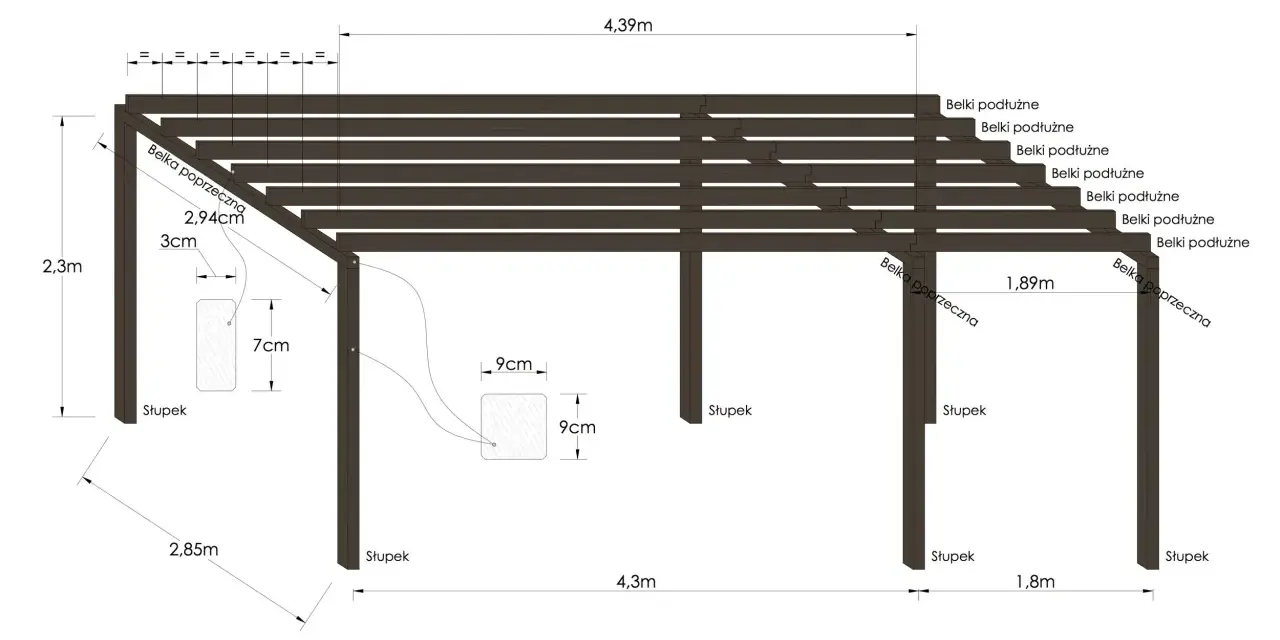

Przy pergoli szczególnie ważny jest rozstaw osi. Jeśli podasz tylko odległość między zewnętrznymi krawędziami słupów, wykonawca będzie musiał samodzielnie przeliczać grubość przekrojów. To działa przy jednym projekcie, ale przy serii podobnych elementów zaczyna się robić bałagan. O wiele czytelniej jest podać rozstaw osi słupów, a obok dodać przekrój materiału, na przykład 12 x 12 cm dla drewna albo 80 x 80 mm dla profilu stalowego, jeśli taki wariant przewidujesz.
W altanie dochodzi jeszcze wysokość użytkowa. Przy konstrukcji 4 x 4 m sensownie wygląda kalenica w okolicach 3,4-3,8 m, ale to zależy od spadku dachu, okapu i tego, czy projekt zakłada bardziej otwarty czy „pokojowy” charakter wnętrza. Jeśli przewidujesz balustradę lub ażurową ściankę, warto od razu zaznaczyć jej wysokość. W praktyce często mieści się ona w przedziale 90-110 cm, ale ostatecznie decyduje funkcja i forma całej konstrukcji.
Takie podejście porządkuje rysunek i od razu odpowiada na pytanie, które zwykle pojawia się po pierwszym szkicu: czy ten układ da się wykonać bez ciągłego dopytywania o detale. Żeby to działało, trzeba jeszcze dobrze rozdzielić rodzaj obiektu, bo altana, pergola i wiata nie czytają się dokładnie tak samo.
Jak rozmieścić wymiary w altanie, pergoli i wiacie
W projektach ogrodowych nie każdy obiekt wymaga tego samego zestawu danych. Przy altanie zwykle ważniejsza jest geometria dachu i zamknięty obrys, przy pergoli - rytm osi i prześwit, a przy wiacie - szerokość użytkowa oraz wysokość wjazdu lub przejścia. Dlatego nie traktuję wszystkich konstrukcji jak jednego szablonu.
| Obiekt | Co wymiarować w pierwszej kolejności | Co pokazać na zewnątrz rysunku |
|---|---|---|
| Altana | Przekrój słupów, rozstaw osi, wysokość kalenicy | Wymiar całkowity podstawy i pełną wysokość obiektu |
| Pergola | Moduł słupów, rozstaw belek, wysokość przejścia | Gabaryt podstawy i zewnętrzny obrys konstrukcji |
| Wiata | Światło użytkowe, wysokość pod belką, spadek połaci | Szerokość całkowitą i głębokość zadaszenia |
W altanie najważniejsza jest czytelność bryły. Jeśli projekt przewiduje cztery słupy, dach czterospadowy i ewentualne ścianki ażurowe, najlepiej opisać to na trzech widokach: rzut pokaże siatkę osi, przekrój pokaże wysokości, a elewacja dopowie proporcje. W pergoli priorytetem jest rytm modułów, bo to on decyduje o tym, czy konstrukcja wygląda lekko, czy przypadkowo. W wiacie z kolei liczy się swoboda użytkowania, więc najpierw pokazuję strefę przejazdu albo przejścia, a dopiero później resztę obrysu.
Jeśli projekt jest prosty, wystarczy niewielka liczba wymiarów, ale rozłożonych logicznie. Jeśli jest bardziej złożony, nie dokładam wszystkiego do jednego rzutu. Rozbijam opis na detale, bo to zwykle daje lepszy efekt niż upychanie wszystkich liczb w jednym miejscu. I właśnie tu najłatwiej popełnić błędy, które potem kosztują czas na budowie.
Najczęstsze błędy, które psują czytelność rysunku
Najgorsze rysunki nie są zwykle błędne obliczeniowo. One są po prostu nieczytelne. Z mojego doświadczenia problem zaczyna się wtedy, gdy projektant chce „na wszelki wypadek” dodać za dużo informacji albo miesza kilka sposobów pomiaru w jednej sekcji.
- Mieszanie osi i krawędzi - raz liczysz od osi słupa, raz od jego zewnętrznej krawędzi, przez co rozstaw przestaje być oczywisty.
- Zamykanie łańcucha wymiarowego - przy takim układzie jedna pomyłka rozbija całą sekwencję danych.
- Powtarzanie tego samego wymiaru - ten sam gabaryt w dwóch miejscach tylko zwiększa ryzyko sprzeczności.
- Zbyt duża liczba linii pomocniczych - rysunek robi się gęsty i trudno odczytać, co jest ważne.
- Brak wymiaru całkowitego - wykonawca zna szczegóły, ale nie wie, ile miejsca zajmie gotowy obiekt.
- Wymieszany kierunek zapisu liczb - przy pionowych i poziomych liniach liczby powinny być czytane konsekwentnie.
W projektach ogrodowych szczególnie często widzę jeszcze jeden błąd: dociąganie każdego wymiaru do obrysu tylko dlatego, że „tak będzie dokładniej”. W praktyce bywa odwrotnie. Nadmiar linii zaciemnia rysunek, a dokładność i tak nie rośnie, bo najważniejsze są odniesienia, nie ilość kresek. Dlatego lepiej zostawić rysunek lekki, ale zbudowany na jasnych bazach pomiarowych.
Jeżeli chcesz, by pergola albo altana była wykonana bez telefonicznych doprecyzowań, musisz jeszcze uporządkować sam sposób pracy nad rzutem i przekrojem. To właśnie robi największą różnicę.
Mój sprawdzony układ rysunku dla realizacji w ogrodzie
Ja zwykle zaczynam od ustalenia bazy odniesienia. Przy konstrukcji drewnianej bazą bywa oś słupa, przy obiekcie posadowionym na fundamencie - krawędź stopki albo punkt zerowy wyznaczony na rzucie. Bez tego każdy kolejny wymiar zaczyna „pływać”, a wykonawca ma mniej pewności, gdzie naprawdę leży środek konstrukcji.
| Widok | Co na nim pokazuję | Po co ten widok jest potrzebny |
|---|---|---|
| Rzut | Osi słupów, rozstawów, obrysu podstawy | Ustala plan konstrukcji i położenie względem działki |

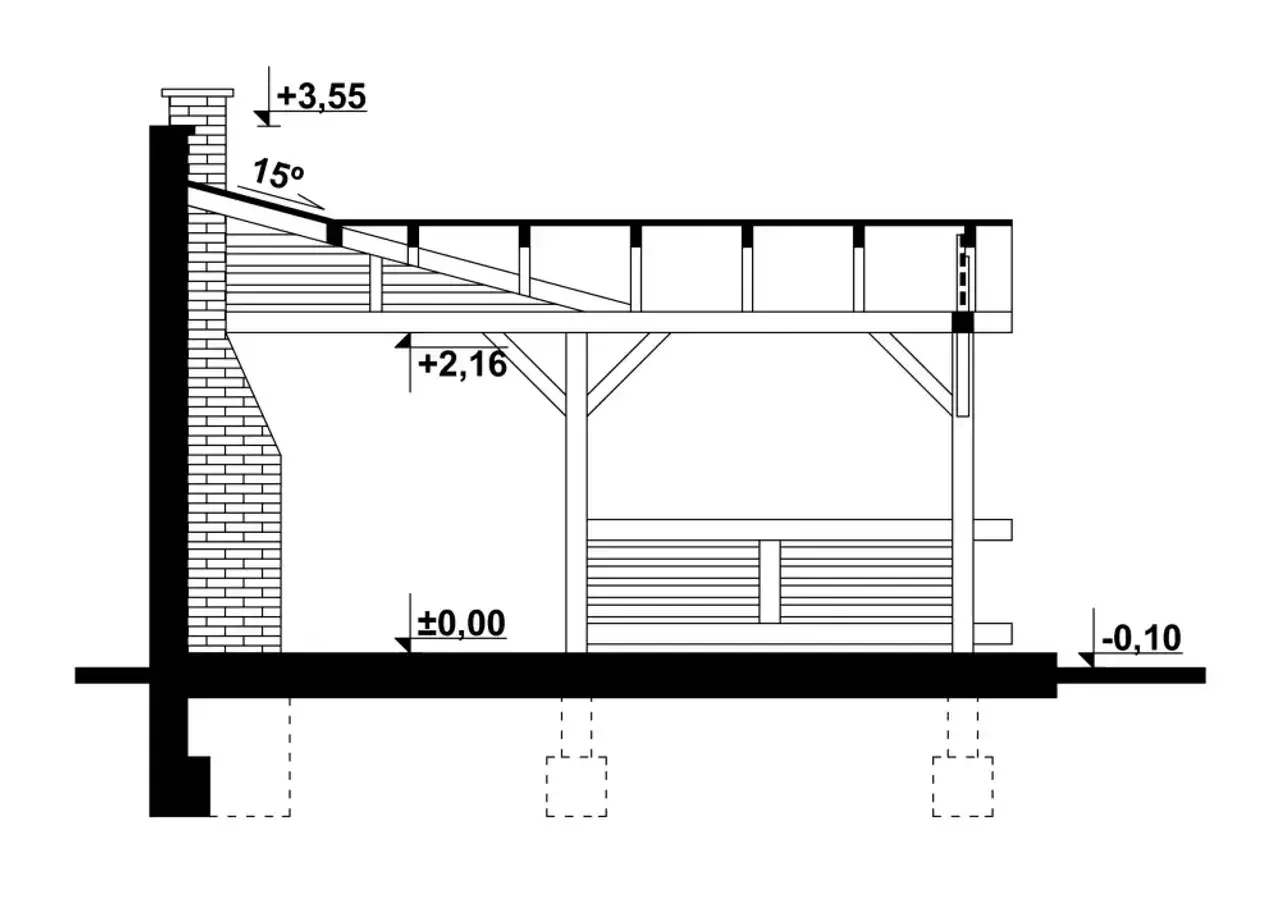

| Przekrój | Wysokości, spadek dachu, prześwit pod belką | Pokazuje, czy obiekt będzie wygodny i proporcjonalny |
| Elewacja | Podziały pionowe, balustrady, ażurowe wypełnienia | Dopowiada wygląd zewnętrzny i rytm bryły |
| Detal | Węzły, połączenia, kotwienie, styk materiałów | Pomaga uniknąć improwizacji przy montażu |
Taki układ dobrze działa zwłaszcza wtedy, gdy konstrukcja ma więcej niż jeden moduł albo łączy drewno z metalem. Przy pergoli z ażurowym dachem widać wtedy od razu, gdzie kończy się detal, a zaczyna gabaryt. Przy altanie z zamkniętym dachem łatwiej dopilnować spadków i wysokości kalenicy. Przy wiacie najważniejsza staje się strefa użytkowa, więc szczególnie pilnuję, żeby wymiar całkowity nie zagłuszył wymiarów funkcjonalnych.
Gdy projekt jest prosty, nie trzeba rozpisywać wszystkiego na pięć arkuszy. Ale nawet prosty szkic powinien mieć jedną zasadę przewodnią: od szczegółu do całości, bez dublowania danych i bez zgadywania, co autor miał na myśli. Na końcu i tak wygrywa nie najbardziej rozbudowany rysunek, tylko ten, który da się wykonać bez korekt.
Co dopisać, żeby projekt był naprawdę czytelny
Sam układ wymiarów to za mało, jeśli chcesz, by projekt ogrodowy był naprawdę użyteczny. Do rysunku dokładam jeszcze kilka informacji, które często ratują realizację przed niepotrzebnymi poprawkami.
- Punkt odniesienia poziomu - zaznacz, skąd liczysz wysokości i gdzie zaczyna się poziom „0”.
- Przekrój materiału - podaj grubość słupów, belek i krokwi, bo to wpływa na rozstaw osi i prześwit.
- Spadek dachu - nawet prosty zapis procentowy albo w stopniach ułatwia wykonanie połaci.
- Sposób mocowania do podłoża - kotwy, stopy, blachy montażowe i fundamenty trzeba rozumieć od początku.
- Wymiary użytkowe - szerokość przejścia, wysokość pod belką, głębokość wejścia i miejsce na meble.
- Detale połączeń - narożniki, łączniki, zastrzały i styki różnych materiałów najlepiej pokazać osobno.
Przy dobrze przygotowanym projekcie nie chodzi o to, by wpisać jak najwięcej liczb. Chodzi o to, by każda liczba miała swoje miejsce i sens. Właśnie tak rozumiem dobrą kolejność wymiarów: jako układ, który prowadzi od detalu do całości i pozwala wykonać altanę, pergolę albo wiatę bez domysłów. Jeśli trzymasz się tej zasady, rysunek zaczyna pracować za ciebie, a nie przeciwko tobie.
