Sama budowa niwelatora decyduje o tym, czy pomiar będzie szybki, powtarzalny i odporny na drobne błędy operatora. W praktyce liczą się nie tylko luneta i łata, ale też kompensator, spodarka, libella i sposób ustawienia instrumentu na statywie. Z mojego doświadczenia to właśnie te elementy najbardziej wpływają na to, czy niwelacja na budowie albo w warsztacie pójdzie sprawnie, czy zamieni się w serię poprawek.
Najkrócej mówiąc, liczy się optyka, kompensator i stabilne ustawienie
- Niwelator służy do wyznaczania różnic wysokości między punktami, a nie tylko do „sprawdzania poziomu”.
- Najważniejsze elementy to luneta, krzyż nitek, spodarka, libella i kompensator.
- W wielu modelach budowlanych spotyka się powiększenie 24x-32x i zakres kompensatora około ±15'.
- Dokładność zależy nie tylko od sprzętu, ale też od statywu, łaty i sposobu odczytu.
- Przy pracach terenowych i warsztatowych największe znaczenie ma prostota obsługi oraz odporność na warunki pracy.
Do czego służy niwelator i kiedy ma przewagę nad poziomicą
Niwelator służy do wyznaczania różnicy wysokości między punktami. W budownictwie wykorzystuję go wtedy, gdy trzeba ustawić fundament, sprawdzić poziom posadzki, wyznaczyć spadek, skontrolować osiadanie albo przenieść wysokość z jednego miejsca w drugie. Na krótkich odcinkach wystarczy poziomica, ale przy większej liczbie punktów niwelator wygrywa powtarzalnością i mniejszym ryzykiem odczytu „na oko”.
W warsztacie jest podobnie. Przy montażu maszyn, regałów, prowadnic czy konstrukcji stalowych liczy się precyzyjne przeniesienie tej samej wysokości do kilku miejsc. Tu przewaga niwelatora polega na tym, że daje wspólną płaszczyznę odniesienia, a nie tylko lokalne sprawdzenie jednego bąbelka. Gdy to rozumiesz, łatwiej ocenić, dlaczego konstrukcja przyrządu jest tak ważna.
Żeby zobaczyć, skąd bierze się ta powtarzalność, warto zajrzeć do środka przyrządu.
Z czego składa się niwelator optyczny

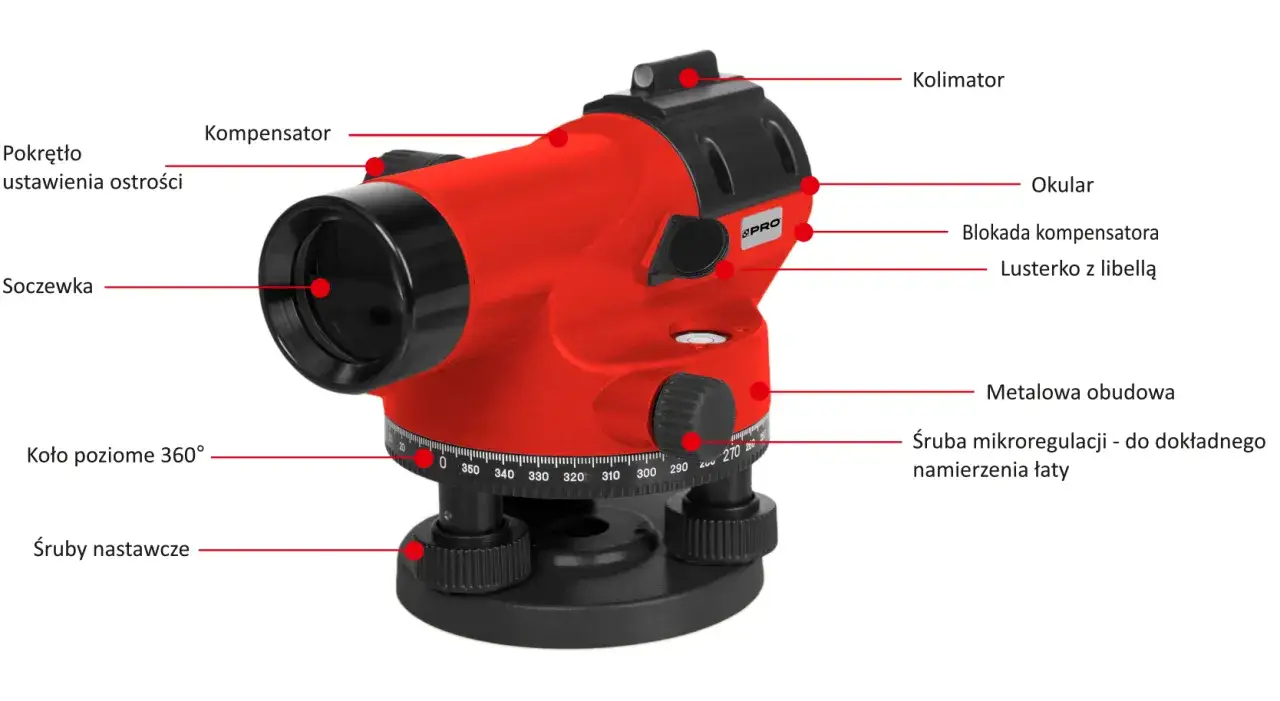

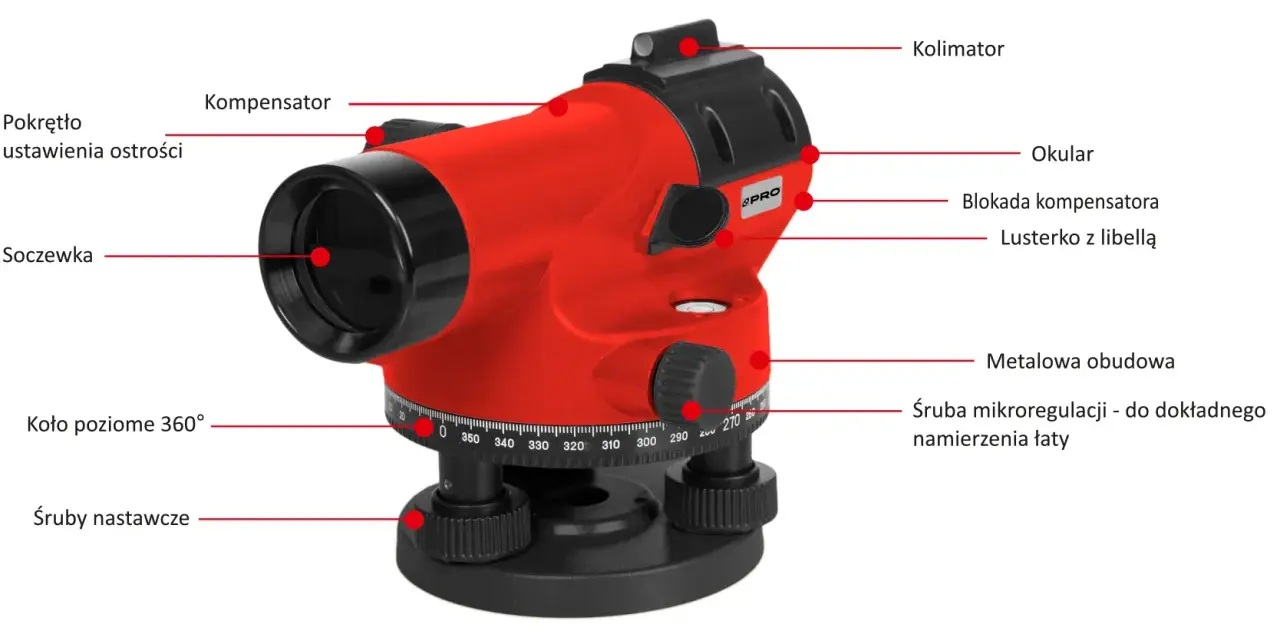

W opisach technicznych najłatwiej myśleć o nim jak o zestawie kilku ściśle współpracujących części: stabilnej podstawy, układu poziomowania i układu optycznego. W dobrze zaprojektowanym modelu operator wykonuje tylko wstępne ustawienie, a resztę pracy przejmuje mechanika i optyka.
Luneta i krzyż nitek
Luneta to serce odczytu. Z przodu ma obiektyw, który zbiera obraz łaty, a z tyłu okular, którym ustawiam ostrość krzyża nitek. Krzyż nitek to cienkie linie widoczne w polu widzenia, dzięki którym przykładam odczyt do właściwego miejsca na łacie. W wielu modelach spotyka się powiększenie 24x, 28x albo 32x, a minimalna odległość ogniskowania bywa rzędu 20-30 cm. To nie są detale marketingowe, tylko parametry, które realnie decydują o wygodzie pracy.
Jeśli obraz łaty „pływa” względem nitek przy lekkim ruchu głowy, pojawia się paralaksa. Innymi słowy, ostrość nie jest ustawiona poprawnie i odczyt traci pewność. Zawsze zaczynam od okularu, dopiero potem ostrzę obraz łaty. To prosty nawyk, ale oszczędza sporo pomyłek.
Spodarka, libella i śruby poziomujące
Spodarka to dolna podstawa, na której przyrząd siedzi na statywie. Zwykle ma trzy śruby poziomujące, dzięki którym ustawiam instrument wstępnie w poziomie. Obok nich znajduje się libella sferyczna, czyli mała okrągła libella służąca do zgrubnego wypoziomowania. W niektórych modelach dochodzi jeszcze podziałka koła poziomego, ale przy zwykłej niwelacji nie jest to element pierwszoplanowy.
Ten etap bywa niedoceniany. Instrukcja może sugerować, że kompensator zrobi wszystko sam, ale to nieprawda. Kompensator koryguje niewielkie odchylenia, nie zastępuje źle rozstawionego statywu ani nie naprawi instrumentu, który stoi wyraźnie poza zakresem pracy.
Przeczytaj również: Jak usunąć pień drzewa - Poznaj najlepsze metody i sprawdź koszty
Kompensator i leniwka
Kompensator to układ samopoziomujący, zwykle zawieszony jak małe wahadło i tłumiony magnetycznie albo powietrzem. Jego zadanie jest proste: po wstępnym ustawieniu sprawia, że linia celowa staje się pozioma mimo drobnych przechyłów obudowy. W praktyce wiele modeli ma zakres pracy około ±15 minut kątowych, więc instrument musi być ustawiony mniej więcej poprawnie, zanim zacznę odczytywać łatę.
Obok tego pracuje leniwka, czyli pokrętło precyzyjnego ruchu poziomego. Dzięki niej kieruję lunetę dokładnie na łatę bez szarpania całym instrumentem. To drobiazg, ale przy częstych odczytach różnica między wygodą a irytacją jest naprawdę odczuwalna.
Sama lista części to dopiero początek, bo dopiero ich współpraca pokazuje, skąd bierze się dokładność pomiaru.
Jak konstrukcja wpływa na dokładność
Ja zwracam uwagę przede wszystkim na trzy rzeczy: stabilność kompensatora, jakość optyki i odporność całego zestawu na warunki pracy. Wiele modeli budowlanych deklaruje dokładność rzędu 1,5-2,5 mm na 1 km podwójnej niwelacji, ale finalny wynik i tak zależy od łaty, statywu, odległości i staranności operatora.
- Kompensator musi wracać do położenia roboczego szybko i bez zawieszania. Jeśli po lekkim stuknięciu obraz nie stabilizuje się od razu, sprzęt wymaga kontroli.
- Powiększenie lunety na poziomie 24x-32x poprawia czytelność łaty, zwłaszcza przy słabszym świetle i drobnych podziałkach.
- Dobra ostrość skraca czas odczytu i ogranicza paralaksę, czyli błąd, który najczęściej robi operator, a nie sam instrument.
- Statyw i podłoże mają większe znaczenie, niż wielu początkujących zakłada. Nawet precyzyjny niwelator na miękkim, chybotliwym gruncie traci sens.
W praktyce błędy systematyczne wychodzą najmocniej wtedy, gdy jedna łata stoi dużo dalej niż druga. Dlatego przy pomiarach technicznych stosuję niwelację ze środka, czyli ustawiam przyrząd mniej więcej pośrodku między punktami. Taki układ ogranicza wpływ błędu kolimacji, czyli sytuacji, w której oś celowa nie jest idealnie pozioma.
Jeśli chcesz szybko sprawdzić, czy wszystko pracuje jak trzeba, zrób prosty test na dwóch ustawieniach łaty w odległości około 40 m od instrumentu. Różnice odczytów nie powinny wyraźnie uciekać, a jeśli zaczynają rosnąć o kilka milimetrów, to dla mnie jest sygnał ostrzegawczy.
Gdy masz już świadomość, skąd biorą się różnice w jakości, łatwiej przejść do samego pomiaru na stanowisku.
Jak odczytuje się różnicę wysokości krok po kroku
W praktyce pomiar sprowadza się do dwóch odczytów na łacie: wstecz i w przód. Łata niwelacyjna to wyskalowany pręt, z którego odczytuję wartość przecięcia krzyża nitek z podziałką. Różnicę wysokości liczę najczęściej ze wzoru Δh = odczyt wstecz - odczyt w przód.
- Rozstawiam statyw, wciskam nogi w grunt tak, żeby nie „pływał”, i mocuję niwelator śrubą sercową.
- Wstępnie poziomuję instrument libellą sferyczną, ale bez przesadnej walki ze śrubami. Na tym etapie chodzi o zgrubne ustawienie, nie o laboratorium.
- Ustawiam ostrość okularu, potem ostrość obrazu łaty. Jeśli pojawia się paralaksa, poprawiam ustawienie, zanim zapiszę pierwszy odczyt.
- Biorę odczyt na punkcie odniesienia, czyli wstecz. To punkt o znanej lub kontrolowanej wysokości.
- Następnie odczytuję punkt docelowy, czyli w przód.
- Porównuję wartości i wyliczam przewyższenie.
Przykład jest prosty: jeśli odczyt wstecz wynosi 1,426 m, a w przód 0,849 m, różnica wysokości wynosi 0,577 m. To właśnie taki zapis jest w praktyce ważniejszy niż sama liczba na łacie. Gdy odcinki są dłuższe albo teren nierówny, robię dodatkowe stanowisko i powtarzam pomiar, zamiast na siłę ufać jednemu ustawieniu.
Na budowie najwięcej czasu oszczędza nie sam odczyt, tylko dobre rozłożenie punktów i spokojna kolejność działań. Kiedy to masz opanowane, łatwiej ocenić, czy lepszy będzie model optyczny, laserowy czy cyfrowy.
Optyczny, laserowy czy cyfrowy
Nie każdy niwelator ma tę samą konstrukcję i nie każdy nadaje się do tych samych zadań. Jeśli sprzęt ma służyć do klasycznych pomiarów wysokości, warto rozróżnić trzy najczęstsze warianty.
| Typ | Jak działa | Największa zaleta | Ograniczenie | Kiedy ma sens |
|---|---|---|---|---|
| Niwelator optyczny automatyczny | Odczyt na łacie przez lunetę, a drobne odchylenia koryguje kompensator | Prostota, brak baterii, dobra odporność na teren | Wymaga wprawy w odczycie i kontroli ustawienia | Fundamenty, posadzki, roboty ogólnobudowlane, warsztat |
| Niwelator laserowy | Tworzy płaszczyznę odniesienia widoczną po obrocie wiązki | Szybka kontrola poziomu na większym obszarze, często jedna osoba wystarczy | W jasnym słońcu zwykle potrzebuje odbiornika, a sposób pracy jest inny niż przy łacie | Roboty ziemne, niwelacja terenu, sprawdzanie spadków na dużych powierzchniach |
| Niwelator cyfrowy | Odczytuje kodowaną łatę i sam oblicza wysokości | Mniej błędów odczytu i szybsze liczenie | Droższy, zależny od zasilania i odpowiednich łat | Powtarzalne pomiary, prace wymagające dużej kontroli i dokumentacji |
Gdybym miał wskazać najpraktyczniejszy wybór dla typowej ekipy budowlanej, nadal najczęściej wygrywa niwelator optyczny. Laser daje wygodę na większej powierzchni, a model cyfrowy przyspiesza i porządkuje pracę, ale oba są bardziej wyspecjalizowane. Właśnie dlatego dobór wariantu trzeba zacząć od zadania, a nie od samej ceny albo napisu na obudowie.
Nawet dobry sprzęt nie wybacza pośpiechu, więc warto znać najczęstsze potknięcia.
Najczęstsze błędy, które psują odczyt
Nawet dobry sprzęt nie wybacza pośpiechu. Z mojego punktu widzenia większość problemów bierze się z kilku powtarzalnych błędów, które można wyeliminować od razu.
- Zbyt duża różnica odległości między łatą wstecz i w przód. Wtedy błąd kolimacji zaczyna mocniej wpływać na wynik.
- Źle ustawiona ostrość okularu albo łaty. Jeśli obraz nie jest ostry, parallax prawie zawsze wraca.
- Praca na chybotliwym statywie, luźnej śrubie albo miękkim gruncie. Taki zestaw potrafi zniekształcić odczyt bardziej niż sama odchyłka przyrządu.
- Ignorowanie zakresu kompensatora. Jeśli instrument jest przechylony za mocno, samopoziomowanie nie naprawi błędu.
- Brudna lub uszkodzona łata. Wytarta podziałka, błoto na skali albo skręcenie pręta od razu odbijają się na wyniku.
W praktyce sprawdzam jeszcze jedną rzecz: czy po lekkim poruszeniu instrumentem obraz wraca do tej samej pozycji. Jeżeli nie, kompensator może się zacinać, a wtedy dalsza praca bez kontroli nie ma większego sensu. Lepiej to wychwycić wcześniej niż po wylaniu posadzki albo ustawieniu zbyt niskiego fundamentu.
Przed wyjściem w teren zawsze robię jeszcze kilka prostych kontroli, bo właśnie one najczęściej oszczędzają czas.
Co sprawdzam przed wyjściem w teren
Przed pracą najpierw patrzę na stan mechaniczny, a dopiero później na sam odczyt. To niewielki nawyk, ale właśnie on często ratuje dzień. Jeśli sprzęt ma przejechać w aucie przez kilka kilometrów po dziurawej drodze, kontrola po rozpakowaniu jest obowiązkowa.
- czy statyw stoi stabilnie i ma sprawne zaciski,
- czy śruba sercowa trzyma przyrząd bez luzu,
- czy libella sferyczna reaguje normalnie i wraca do centrum,
- czy okulary i obiektyw są czyste,
- czy kompensator nie zawiesza się po lekkim stuknięciu,
- czy łata ma czytelną, nieuszkodzoną skalę.
Jeśli coś budzi wątpliwości, robię prosty test w terenie. Ustawiam łatę w odległości około 40 m, wykonuję kilka odczytów i sprawdzam, czy rozrzut mieści się w granicach 1-2 mm. Gdy różnice zaczynają się zbliżać do 2-3 mm albo pojawia się nieregularność pracy kompensatora, instrument odkładam do kontroli. To szybciej ujawnia problem niż przypadkowe dopasowanie wyniku do oczekiwań.
Ten sam nawyk pomaga też przy sprzęcie pożyczonym albo kupionym z rynku wtórnego. Lepiej poświęcić pięć minut na próbę niż potem szukać błędu w całym procesie niwelacji. Z takiego sprawdzenia naturalnie wynika już ostatnia rzecz, o której warto pamiętać: sprzęt ma pomagać, a nie wymagać walki z każdym pomiarem.
Co zostaje w praktyce, gdy sprzęt ma pracować codziennie
Jeśli mam wybrać jedną cechę, która naprawdę robi różnicę, wskazuję czytelność i stabilność, a nie samą liczbę na pudełku. Dobrze zaprojektowany niwelator nie powinien zmuszać do zgadywania, poprawiania i ciągłego cofania się do punktu startowego. Ma dawać wyraźny obraz, pewne poziomowanie i odczyt, któremu można zaufać po pierwszym lub drugim podejściu.
Dlatego w praktyce wygrywają modele proste, ale solidne. Gdy instrument ma pracować na placu budowy, w warsztacie albo przy częstych kontrolach spadków, najwięcej daje połączenie dobrej optyki, sprawnego kompensatora i porządnego statywu. Reszta to już kwestia nawyku: równe odległości, ostro ustawiona luneta i spokojna kolejność ruchów. To właśnie ta dyscyplina sprawia, że niwelacja przestaje być uciążliwym obowiązkiem, a staje się zwykłym, przewidywalnym narzędziem pracy.
