Gdy furtka jest już zamontowana, a przewodów nie poprowadzono wcześniej, instalacja domofonu potrafi zamienić prostą pracę w kucie elewacji i poprawianie błędów po kilku dniach. W tym poradniku pokazuję, jak zaplanować montaż domofonu, dobrać system, poprowadzić przewody, podłączyć elektrozaczep oraz sprawdzić całość bez zgadywania. Uwzględniam też orientacyjne koszty i sytuacje, w których lepiej zrezygnować z samodzielnego podłączania.
Najważniejsze decyzje zapadają przed podłączeniem przewodów
- Typ systemu decyduje o liczbie żył, sposobie konfiguracji i możliwościach rozbudowy.
- Przewody powinny być dobrane do długości trasy oraz zaleceń producenta, szczególnie przy elektrozaczepie.
- Bezpieczeństwo wymaga odłączenia zasilania, a prace przy obwodzie 230 V najlepiej powierzyć elektrykowi.
- Orientacyjny koszt usługi wynosi zwykle od około 550 zł za prosty system audio do ponad 800 zł za bardziej rozbudowaną instalację.
- Test końcowy powinien obejmować rozmowę, wywołanie, otwieranie furtki i działanie systemu po zamknięciu obudowy.
Najpierw wybierz system i sprawdź warunki na miejscu

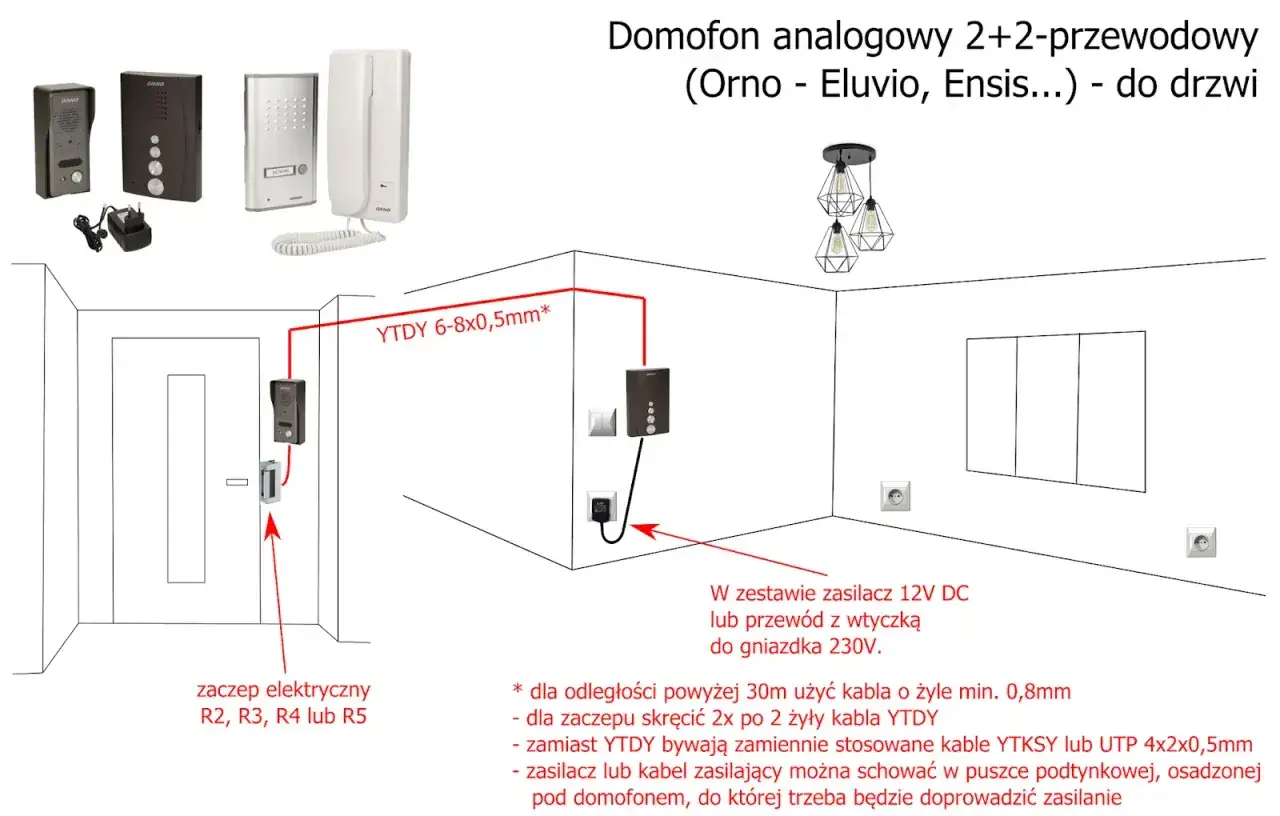

Najprostszy zestaw składa się z panela zewnętrznego, unifonu wewnątrz budynku, zasilacza oraz elektrozaczepu. Panel nazywany też bramofonem zawiera przycisk wywołania, głośnik i mikrofon, natomiast elektrozaczep zwalnia język zamka po naciśnięciu przycisku otwierania. Bez poprawnie dobranego zasilania nawet dobry panel będzie działał niestabilnie.
Domofon audio czy wideodomofon
System audio wystarcza, jeśli chcesz po prostu porozmawiać z osobą przy furtce i otworzyć wejście z domu. Wideodomofon daje podgląd obrazu, często zapis zdjęć, tryb nocny i możliwość obsługi z aplikacji, ale potrzebuje większej przepustowości przewodów, lepszego zasilania i staranniejszego ustawienia kamery.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Domofon analogowy | Prosty dom jednorodzinny lub wymiana starego unifonu | Więcej przewodów i mniejsza elastyczność rozbudowy |
| System cyfrowy 2-żyłowy | Nowa instalacja oraz kilka lokali lub unifonów | Elementy muszą być zgodne z konkretnym standardem |
| Wideodomofon | Dom, w którym liczy się identyfikacja gościa | Wyższy koszt i większa wrażliwość na błędy instalacyjne |
| Wideodomofon IP | Integracja z siecią domową i telefonem | Wymaga stabilnej sieci oraz konfiguracji urządzeń |
W mieszkaniu w bloku najpierw sprawdzam, czy instalacja jest analogowa, cyfrowa czy oparta na magistrali konkretnego producenta. Nowy unifon nie jest uniwersalny, nawet jeśli pasuje mechanicznie do miejsca po starym urządzeniu. W razie wątpliwości trzeba odczytać model centrali albo skonsultować wymianę z administracją budynku.
Plan instalacji decyduje o trwałości
Panel zewnętrzny montuje się zwykle na wysokości około 140-160 cm, tak aby przycisk i kamera były wygodne dla dorosłych oraz dzieci. Nie warto kierować obiektywu bezpośrednio na południe, bo ostre słońce pogarsza obraz. Przy furtce trzeba też zostawić miejsce na otwieranie skrzydła, daszek ochronny i wygodny dostęp serwisowy.
Jak prowadzić przewody
Trasę najlepiej wyznaczyć możliwie krótko, bez zbędnych pętli i ostrych załamań. Przewód prowadzony w ziemi powinien znaleźć się w rurze osłonowej przeznaczonej do tego zastosowania, a przy przejściu przez ścianę trzeba zabezpieczyć go przed wilgocią i przetarciem.
Dla linii unifonu często stosuje się żyły o przekroju co najmniej 0,5 mm², natomiast zasilanie panelu i elektrozaczepu może wymagać większego przekroju, na przykład 0,75-1 mm². Ostateczna wartość zależy od długości trasy, poboru prądu i instrukcji urządzenia. Przy długim przewodzie zbyt mały przekrój powoduje spadek napięcia, objawiający się cichą rozmową, migotaniem obrazu albo brakiem zwalniania zamka.
Do każdego punktu zostawiam zapas przewodu, zwykle 15-30 cm. Kilka dodatkowych żył także ma sens, bo później może pojawić się przycisk wyjścia, drugi unifon, sterowanie bramą albo dodatkowa kamera. Oszczędność na kablu jest pozorna, gdy po tynkowaniu trzeba prowadzić nową trasę.
Przeczytaj również: Taras betonowy na gruncie - Zrób to dobrze i trwale!
Bezpieczeństwo zasilania
Zasilacz niskonapięciowy można umieścić w rozdzielnicy, puszce technicznej albo w miejscu wskazanym przez producenta. Część instalacji po stronie 230 V powinna być wykonana zgodnie z zasadami ochrony przeciwporażeniowej, a prace w rozdzielnicy należy powierzyć osobie z odpowiednimi kwalifikacjami. Przed podłączaniem przewodów zawsze odłączam zasilanie i sprawdzam jego brak miernikiem, nie tylko wyłącznikiem.
Jak przeprowadzić podłączenie krok po kroku
- Sprawdź instrukcję zestawu. Oznaczenia zacisków różnią się między producentami. Nie zakładaj, że zacisk opisany jako „1” w jednym urządzeniu ma tę samą funkcję w innym.
- Wyznacz miejsca montażu. Zaznacz położenie panela, unifonu, zasilacza i elektrozaczepu. Sprawdź, czy furtka domyka się bez oporu.
- Poprowadź przewody. Oddziel przewody domofonowe od kabli, które mogą powodować zakłócenia. Zostaw zapas przy każdym urządzeniu i opisz żyły przed tynkowaniem.
- Zamocuj panel zewnętrzny. Przy montażu podtynkowym zadbaj o równe osadzenie kasety i odpływ wody. Przy natynkowym użyj kołków odpowiednich do rodzaju ściany.
- Załóż elektrozaczep. Zamek powinien być ustawiony tak, aby język nie był stale dociskany przez skrzydło furtki. Zbyt ciasne spasowanie często wygląda jak awaria elektryczna.
- Podłącz unifon i panel. W instalacji analogowej osobne żyły mogą odpowiadać za masę, wywołanie, mikrofon, głośnik i otwieranie. W systemie 2-żyłowym funkcje są przesyłane magistralą, dlatego trzeba zachować polaryzację i zgodność elementów.
- Uruchom system i wykonaj testy. Sprawdź wywołanie, jakość rozmowy, przycisk otwierania, działanie podświetlenia oraz reakcję elektrozaczepu przy zamkniętej i uchylonej furtce.
Najwięcej pomyłek powstaje przy przepinaniu starego unifonu. Kolory żył nie mają stałego, uniwersalnego znaczenia, więc przed demontażem fotografuję połączenia i opisuję przewody. Zdjęcie starego układu jest pomocne, ale nie zastępuje schematu nowego urządzenia.
Jeśli po podłączeniu słychać tylko buczenie, najpierw sprawdzam masę, polaryzację i napięcie zasilacza. Gdy rozmowa działa, lecz zamek nie reaguje, przyczyną może być błędne podłączenie elektrozaczepu, zbyt długi lub za cienki przewód albo mechaniczne blokowanie języka zamka.
Ile kosztuje instalacja i co podnosi rachunek
Cena zależy przede wszystkim od tego, czy istniejąca trasa przewodów nadaje się do wykorzystania. Sama wymiana unifonu w bloku jest prostą pracą, natomiast nowy system przy furtce może wymagać wiercenia, prowadzenia kabla w ziemi, montażu zasilacza i regulacji elektrozaczepu.
| Zakres prac | Orientacyjny koszt robocizny brutto | Co może go zwiększyć |
|---|---|---|
| Wymiana unifonu w istniejącej instalacji | 90-220 zł | Niekompatybilny model lub uszkodzone przewody |
| Montaż prostego domofonu audio w domu | 550-850 zł | Nowe przewody, dodatkowy unifon, trudny dostęp |
| Wykonanie punktu audio | 95-250 zł | Kucie ścian i odtwarzanie tynku |
| Montaż wideodomofonu | 350-800 zł | Okablowanie, konfiguracja Wi-Fi i dodatkowy monitor |
| Montaż elektrozaczepu | 230-520 zł | Przeróbka furtki, regulacja zawiasów i zasilanie na długiej trasie |
Do robocizny trzeba doliczyć zestaw, przewody, puszki, rurę osłonową i ewentualne materiały do naprawy elewacji. Przy nowej instalacji domofonowej realny budżet dla prostego domu często wynosi około 900-1800 zł z urządzeniami, a wideodomofon IP może kosztować więcej. Najlepiej poprosić o wycenę rozbitą na sprzęt, przewody, montaż i konfigurację, bo wtedy łatwo zauważyć, za co faktycznie płacimy.
Błędy, które najczęściej kończą się poprawkami
- Dobór urządzeń bez sprawdzenia kompatybilności. Dotyczy to zwłaszcza unifonów do instalacji cyfrowych i wideodomofonów IP.
- Za cienki przewód do elektrozaczepu. Przy krótkiej trasie może działać poprawnie, ale po kilku metrach pojawia się spadek napięcia.
- Brak ochrony przed wodą. Panel bez daszka, uszczelnienia lub prawidłowego odprowadzenia wilgoci szybciej koroduje i może powodować zwarcia.
- Podłączenie na podstawie kolorów żył. Kolor przewodu nie mówi, jaką funkcję pełni w konkretnej instalacji.
- Brak zapasu kabla. Krótko przycięte żyły utrudniają późniejszą wymianę panelu i naprawę zacisków.
- Testowanie tylko przy otwartej furtce. Elektrozaczep może działać bez obciążenia, a blokować się wtedy, gdy skrzydło dociska go podczas zamykania.
- Wiercenie bez sprawdzenia trasy przewodów. Dotyczy to szczególnie modernizacji w gotowym budynku, gdzie kabel może przebiegać tuż pod tynkiem.
Przesadą jest kupowanie najdroższego systemu do każdej posesji. W małym domu prosty zestaw audio z solidnym elektrozaczepem bywa trwalszy i łatwiejszy w naprawie niż rozbudowany system z funkcjami, z których nikt nie korzysta. Największą różnicę robi poprawna trasa przewodów, ochrona przed wilgocią i właściwa regulacja furtki.
Co sprawdzić przed zamknięciem puszek i tynku
Przed zakryciem przewodów wykonaj pełny test i zapisz, którędy biegnie instalacja. Przydatne jest zdjęcie ściany z widocznymi trasami oraz krótki opis funkcji każdej żyły. Taka dokumentacja może oszczędzić wiele czasu przy późniejszej awarii.
- Sprawdź, czy przycisk wywołania działa za każdym razem.
- Oceń głośność rozmowy przy zamkniętej furtce i wietrze.
- Przetestuj otwieranie przy różnych pozycjach skrzydła.
- Sprawdź, czy panel nie paruje i czy woda nie spływa do obudowy.
- Zostaw instrukcję oraz schemat w rozdzielnicy lub przy zasilaczu.
Jeżeli instalacja ma pracować przez lata bez ciągłego regulowania, nie kończ pracy w chwili, gdy „coś słychać”. Dopiero po sprawdzeniu wszystkich funkcji, dokręceniu zacisków i zabezpieczeniu przewodów można uznać, że system jest gotowy do normalnego użytkowania.
