Grzejnik drabinkowy ma ogrzewać łazienkę, suszyć ręczniki i działać bez przecieków przez lata. Jeżeli chcesz wiedzieć, jak zamontować grzejnik łazienkowy, znajdziesz tu kompletną kolejność prac: od wyboru miejsca i sprawdzenia przyłączy, przez wiercenie oraz podłączenie zaworów, aż po napełnienie, odpowietrzenie i kontrolę szczelności.
Dobrze zaplanowany montaż decyduje o skutecznym ogrzewaniu
- Sprawdź typ grzejnika i zdecyduj, czy będzie wodny, elektryczny czy wodno-elektryczny.
- Zmierz rozstaw przyłączy, wysokość oraz odległość od ściany przed zakupem zaworów i mocowań.
- Użyj odpowiednich kołków do rodzaju podłoża, ponieważ pełna drabinka z ręcznikami jest dość ciężka.
- Zasilanie podłącz do właściwego króćca, a na górze zamontuj odpowietrznik.
- Nie uruchamiaj grzałki na sucho i zleć podłączenie elektryczne osobie z odpowiednimi uprawnieniami.
Zanim wywiercisz pierwszy otwór
Najpierw ustal, z jakim wariantem masz do czynienia. Grzejnik wodny pracuje razem z instalacją centralnego ogrzewania, elektryczny korzysta z grzałki, a model wodno-elektryczny może ogrzewać pomieszczenie również poza sezonem grzewczym. W typowej łazience najczęściej montuje się właśnie drabinkę wodną z możliwością późniejszego dodania grzałki.
| Wariant | Do czego potrzebuje przyłączy | Na co zwrócić uwagę |
|---|---|---|
| Wodny | Instalacja c.o., zawór termostatyczny i zawór powrotny | Działa wtedy, gdy pracuje ogrzewanie centralne |
| Elektryczny | Zasilanie elektryczne i grzałka | Wymaga zachowania stref ochronnych w łazience |
| Wodno-elektryczny | Instalacja c.o. oraz kompatybilna grzałka | Grzałka musi być zamontowana zgodnie z instrukcją konkretnego modelu |
Sprawdź rozstaw i sposób podłączenia
Drabinki mają zwykle cztery króćce, ale sposób ich wykorzystania zależy od modelu. Spotkasz między innymi podłączenie dolne skrajne, dolne środkowe o rozstawie 50 mm oraz podłączenie boczne. Nie kupuj zaworów wyłącznie na podstawie wyglądu grzejnika. Zmierz odległość między rurami, średnicę przyłączy i sprawdź rysunek techniczny producenta.
Jeśli przewody wychodzą ze ściany w innym miejscu niż króćce grzejnika, potrzebne będą przedłużki, nyple, adaptery albo przeróbka instalacji. Z mojego doświadczenia wynika, że właśnie pominięcie tego pomiaru prowadzi do najbardziej kłopotliwych poprawek, szczególnie po ułożeniu płytek.
Przeczytaj również: Ogród zimowy: zgłoszenie czy pozwolenie? Uniknij błędów!
Wybierz właściwą ścianę
Grzejnik powinien wisieć w miejscu, w którym powietrze może swobodnie krążyć. Nie zasłaniaj go szczelnie szafką, pralką ani grubymi ręcznikami. Zachowaj odstępy wskazane w instrukcji, a jako praktyczny punkt wyjścia przyjmij zwykle około 10-15 cm nad podłogą i kilka centymetrów od ściany.
W przypadku konstrukcji z płyt gipsowo-kartonowych sprawdź, gdzie przebiegają profile. Sama płyta może nie utrzymać ciężaru grzejnika wypełnionego wodą. Potrzebne mogą być wzmocnienia, specjalne kotwy do płyt albo mocowanie bezpośrednio do profilu.
Przygotuj narzędzia i zabezpiecz instalację
Do montażu potrzebujesz przede wszystkim poziomicy, miarki, ołówka, wiertarki z odpowiednim wiertłem, kluczy płaskich lub nastawnych oraz klucza do odpowietrznika. Przydadzą się także kołki dopasowane do ściany, taśma PTFE albo inne szczeliwo przeznaczone do danego połączenia, uszczelki i ręczniki do zebrania wody.
- uchwyty lub wsporniki z zestawu,
- zawór termostatyczny na zasilanie,
- zawór odcinający na powrót,
- odpowietrznik i zaślepki,
- odpowiednie złączki do rur PEX, miedzianych lub stalowych,
- wiertarka, poziomica i klucze,
- środek do kontroli szczelności albo po prostu suche ręczniki papierowe.
Przed odkręceniem starego grzejnika zamknij zawory i upewnij się, że woda w instalacji ostygła. W mieszkaniu z centralnym ogrzewaniem nie zawsze można samodzielnie spuścić wodę z pionu. W takim przypadku trzeba uzgodnić pracę z administracją lub hydraulikiem, bo próba odkręcenia urządzenia pod ciśnieniem może skończyć się zalaniem.
Jeżeli montujesz grzałkę elektryczną, nie traktuj jej jak zwykłego urządzenia podłączanego przedłużaczem. Łazienka jest pomieszczeniem o podwyższonej wilgotności, dlatego trzeba uwzględnić strefy ochronne, uziemienie, wyłącznik różnicowoprądowy i wymagania producenta. Stałe podłączenie powinien wykonać elektryk.

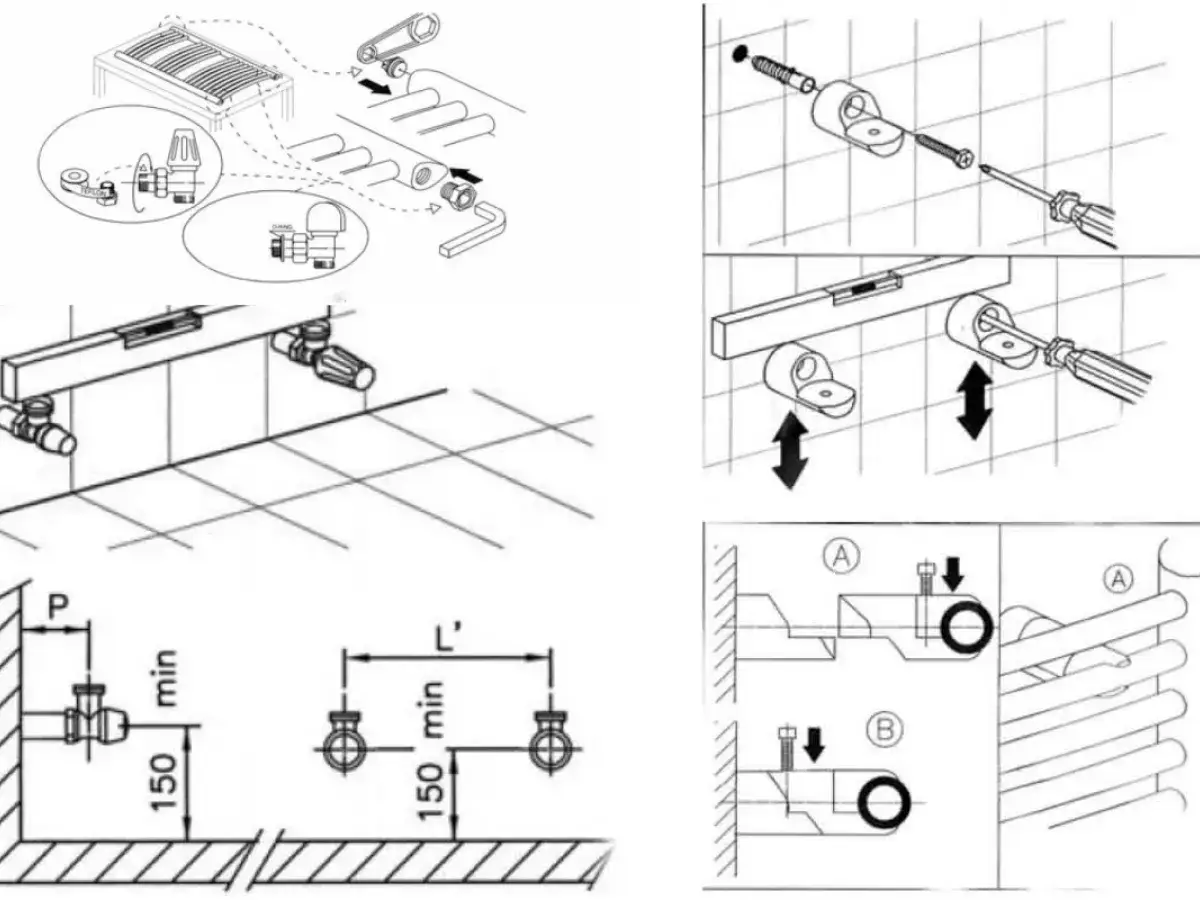

Montaż grzejnika drabinkowego krok po kroku
Najbezpieczniej pracować w kolejności, która pozwala kilka razy sprawdzić ustawienie, zanim wykonasz nieodwracalne połączenia. Nie dokręcaj wszystkiego na siłę. Gwinty i cienkościenne króćce grzejnika łatwo uszkodzić nadmiernym momentem.
- Wyznacz wysokość i oś grzejnika. Przyłóż drabinkę do ściany albo użyj szablonu montażowego. Sprawdź poziom w dwóch kierunkach i zaznacz punkty uchwytów. Upewnij się, że zawory będą dostępne po zawieszeniu urządzenia.
- Sprawdź przebieg instalacji w ścianie. Nie wierć w miejscu, w którym mogą znajdować się przewody elektryczne lub rury. Przy świeżo wykonanej instalacji porównaj zaznaczenia z dokumentacją albo zdjęciami wykonanymi przed zabudową.
- Wywierć otwory i zamontuj uchwyty. Dobierz kołki do betonu, cegły, pustaka lub płyty g-k. Uchwyt powinien trzymać się stabilnie, bez obracania i wysuwania ze ściany. Zachowaj identyczną odległość każdego wspornika od podłoża.
- Przygotuj króćce grzejnika. W górnym otworze zamontuj odpowietrznik, a w niewykorzystanych miejscach zaślepki. Użyj uszczelek dostarczonych przez producenta, jeśli połączenie jest przystosowane do uszczelnienia płaskiego.
- Zawieś grzejnik i ustaw go ostatecznie. Nie opieraj całego ciężaru na zaworach ani rurach. Po zawieszeniu ponownie przyłóż poziomicę i sprawdź, czy urządzenie nie przesunęło się podczas dokręcania mocowań.
- Podłącz zasilanie i powrót. Na przewodzie zasilającym montuje się zwykle zawór termostatyczny, a na powrotnym zawór odcinający. Zasilanie i powrót muszą trafić do właściwych króćców, szczególnie przy podłączeniu dolnym.
- Uszczelnij gwinty zgodnie z rodzajem złącza. Taśmę PTFE nawija się na czysty gwint w kierunku dokręcania. Jeśli producent przewidział uszczelkę, nie dodawaj na siłę drugiego rodzaju uszczelnienia, ponieważ połączenie może zacząć przeciekać.
- Dokręć połączenia i zostaw dostęp do zaworów. Zawory nie mogą być naprężone przez źle ustawione rury. Jeśli trzeba użyć dużej siły, zatrzymaj się i sprawdź, czy gwint oraz oś przyłącza są prawidłowo ustawione.
Przy rurach PEX stosuj złączki systemowe, a przy miedzi elementy przeznaczone do tego materiału. Nie ukrywaj połączeń skręcanych w ścianie, jeśli nie masz do nich dostępu rewizyjnego. Ewentualny, powolny wyciek może zostać zauważony dopiero wtedy, gdy zawilgoci tynk lub płytę gipsową.
Napełnianie, odpowietrzanie i pierwsze uruchomienie
Po zamontowaniu grzejnika zamknij odpowietrznik i sprawdź, czy zawór powrotny jest ustawiony zgodnie z instrukcją. Otwieraj zawór zasilający powoli, obserwując wszystkie połączenia. Nie zostawiaj instalacji bez kontroli tylko dlatego, że przez pierwszą minutę nic nie kapie.
Gdy grzejnik zacznie się napełniać, na górze może pojawić się powietrze. Odkręć odpowietrznik niewielkim ruchem i poczekaj, aż zamiast syczenia pojawi się równy strumień wody. Wtedy zamknij odpowietrznik i sprawdź ciśnienie w instalacji. Wartość ciśnienia uzupełnia się według zaleceń kotła lub instalacji, a nie według przypadkowej porady znalezionej w internecie.
Po kilku minutach obejrzyj gwinty, zawory i miejsca przyłączenia rur. Osusz je, a pod połączenia podłóż papierowy ręcznik. To prosty test, który pokazuje nawet niewielką wilgoć. Jeśli pojawia się kropla, zamknij zawory, spuść ciśnienie i popraw połączenie zamiast dokręcać je bez końca.
Po rozgrzaniu grzejnika sprawdź, czy ciepło rozkłada się równomiernie. Chłodna górna część zwykle oznacza powietrze, natomiast zimny cały grzejnik może wskazywać na zamknięty zawór, odwrotne podłączenie albo problem z przepływem. W instalacji z kilkoma grzejnikami może być potrzebna regulacja hydrauliczna, czyli ustawienie przepływów tak, aby każde pomieszczenie otrzymywało odpowiednią ilość ciepła.
Grzałka elektryczna wymaga osobnej ostrożności
Grzałkę montuje się najczęściej w dolnym króćcu grzejnika, ale dokładne miejsce zależy od konstrukcji. Niektóre modele wymagają trójnika i zaworu odcinającego, inne mają specjalne przyłącze. Grzałka musi być kompatybilna z mocą i typem grzejnika, a jej montaż powinien odbywać się przed napełnieniem urządzenia, jeśli tak wskazuje instrukcja.
Nie wolno włączać grzałki w pustym grzejniku. Brak czynnika grzewczego może doprowadzić do przegrzania elementu i uszkodzenia całego urządzenia. W modelu wodno-elektrycznym zawór wskazany przez producenta powinien pozostać otwarty, aby ograniczyć wzrost ciśnienia podczas pracy grzałki.
Wtyczka, gniazdo i przewód nie mogą znajdować się w miejscu narażonym na bezpośrednie zachlapanie. Wiele instrukcji producentów wymaga zachowania co najmniej 60 cm od wanny, umywalki lub natrysku, ale ostateczne rozmieszczenie trzeba ocenić według konkretnego urządzenia i obowiązujących zasad ochrony w łazience. Przy wątpliwościach nie podłączaj grzałki samodzielnie.
Błędy, które najczęściej psują montaż
- Zakup grzejnika bez pomiaru przyłączy. Ładny model może mieć inny rozstaw niż rury przygotowane w ścianie.
- Wiercenie bez sprawdzenia podłoża. Kołek dobrany do betonu nie będzie właściwym rozwiązaniem dla pustaka albo płyty g-k.
- Brak odpowietrznika. Powietrze zostające w górnej części drabinki powoduje nierówne grzanie i hałas.
- Zamiana zasilania z powrotem. Przy niektórych zaworach termostatycznych taki błąd wyraźnie ogranicza przepływ.
- Zbyt mocne dokręcanie. Uszczelnienie ma zapewnić szczelność, a nie siła użyta na kluczu.
- Zabudowanie zaworów. Do każdego elementu regulacyjnego powinien pozostać swobodny dostęp.
- Włączenie grzałki przed napełnieniem. To jeden z najdroższych błędów, bo może zniszczyć element grzejny.
- Wieszanie zbyt wielu mokrych ręczników. Grzejnik potrzebuje przepływu powietrza, a szczelne owinięcie go tkaniną ogranicza oddawanie ciepła.
Nie ignoruj też korozji i nietypowych odgłosów. Szum po pierwszym uruchomieniu często wynika z powietrza, ale powtarzające się stuki, wilgoć przy zaworze lub spadek ciśnienia wymagają ponownej kontroli instalacji.
Kontrola po montażu ułatwia spokojne użytkowanie
Po zakończeniu prac zostaw dostęp do odpowietrznika, zaworów i połączeń. Przez kilka pierwszych dni sprawdzaj je przy zimnym i rozgrzanym grzejniku, ponieważ metal oraz uszczelki zmieniają położenie pod wpływem temperatury.
Jeśli wszystkie połączenia są suche, grzejnik nagrzewa się równomiernie, a mocowania nie pracują przy dotykaniu urządzenia, montaż został wykonany poprawnie. Najwięcej problemów rozwiązuje nie drogi osprzęt, lecz dokładny pomiar, właściwe kołki i spokojne uruchomienie instalacji.
