Suwmiarka 0,02 mm - Jak odczytać i mierzyć bez błędów?

Suwmiarka z noniuszem o dokładności 0,02 mm pozwala mierzyć bardzo precyzyjnie, ale pod jednym warunkiem: trzeba poprawnie odczytać skalę i nie pomylić się na etapie ustawienia szczęk. W praktyce najważniejsze są trzy rzeczy: zero, kreska zbieżna i lekki, powtarzalny docisk. Poniżej pokazuję, jak czytać taki przyrząd, jak mierzyć nim średnice, otwory i głębokości oraz gdzie najczęściej ucieka dokładność.

Co oznacza dokładność 0,02 mm w praktyce

W suwmiarekach z noniuszem 0,02 mm chodzi o rozdzielczość odczytu, czyli najmniejszy krok, jaki możesz z nich odczytać. To ważne rozróżnienie, bo sama liczba na narzędziu nie mówi jeszcze, że każdy pomiar będzie idealny z dokładnością do dwóch setnych milimetra. Mówi tylko, że podziałka pozwala zejść tak nisko z odczytem.

Najprościej patrzeć na to tak: skala główna pokazuje pełne milimetry, a noniusz dopowiada część po przecinku. W modelach 0,02 mm zwykle spotyka się noniusz z 50 działkami, bo 1 mm podzielone na 50 części daje właśnie 0,02 mm. To dlatego taki przyrząd pozwala odczytywać wartości typu 12,34 mm albo 18,76 mm, zamiast zatrzymywać się tylko na całych milimetrach.

Gdy to rozróżnienie jest jasne, sam odczyt staje się prosty, więc można przejść do praktyki krok po kroku.

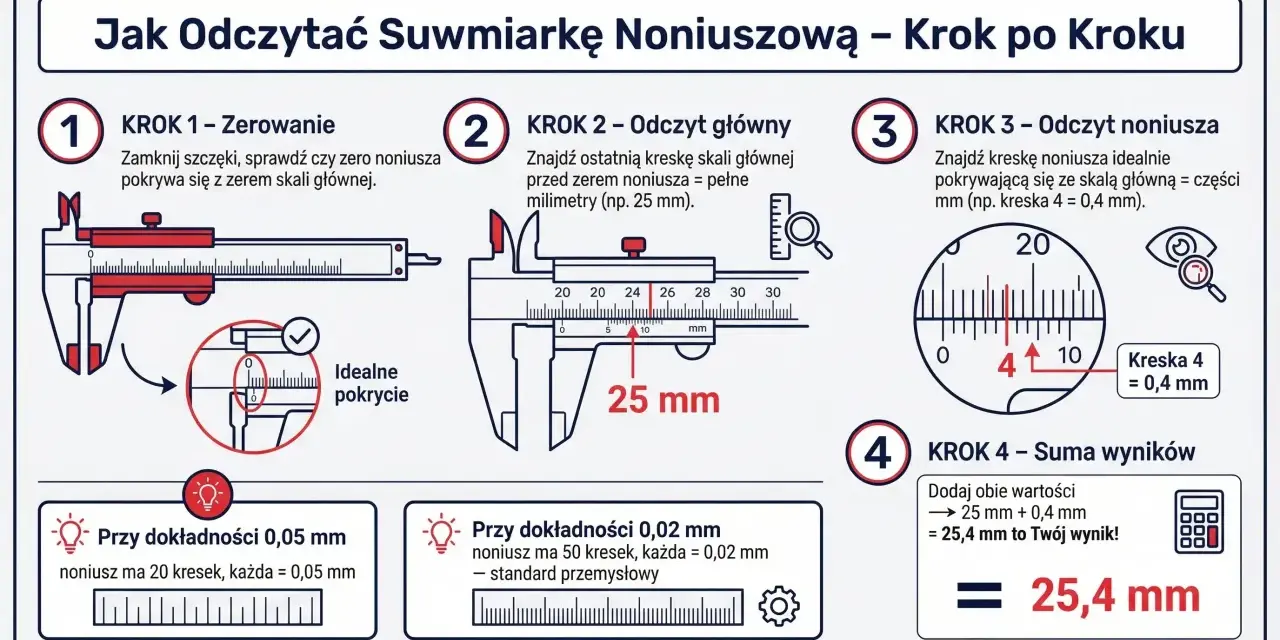

Jak odczytać wynik z noniusza 0,02 mm krok po kroku

Ja zawsze zaczynam od sprawdzenia, czy suwmiarka po zamknięciu pokazuje zero. To zajmuje kilka sekund, a od razu mówi, czy narzędzie nadaje się do pracy. Jeśli zero się zgadza, można przejść do właściwego pomiaru.

1. Zamknij szczęki i sprawdź, czy kreski zerowe się pokrywają.
2. Rozsuń szczęki, przyłóż je do mierzonego elementu i dociśnij lekko, bez siłowego zaciskania.
3. Odczytaj pełne milimetry ze skali głównej, czyli ostatnią kreskę po lewej stronie zera noniusza.
4. Znajdź kreskę noniusza, która pokrywa się ze skalą główną najbardziej dokładnie.
5. Pomnóż numer tej kreski przez 0,02 mm i dodaj wynik do odczytu ze skali głównej.

Przykład jest prosty. Jeśli zero noniusza minęło 23 mm, a z kreską główną pokrywa się 14. działka noniusza, to część ułamkowa wynosi 0,28 mm, bo 14 × 0,02 mm = 0,28 mm. Wynik końcowy to 23,28 mm.

Warto też pamiętać o jednej rzeczy, która często psuje odczyt początkującym: kreska zbieżna ma pokrywać się na całej szerokości, a nie tylko „mniej więcej” przy jednym końcu. Jeśli widzisz ją pod kątem, łatwo złapać paralaksę, czyli błąd wynikający z patrzenia z boku. W praktyce najlepiej odczytywać skalę na wprost, z oświetleniem padającym równomiernie na podziałkę.

Skoro sam odczyt jest już jasny, pora zobaczyć, jak różni się pomiar zewnętrzny, wewnętrzny i głębokościowy.

Jak mierzyć różne wymiary bez zniekształcania wyniku

Suwmiarka jest wszechstronna, ale każdy typ pomiaru wymaga trochę innego podejścia. W warsztacie najczęściej mierzy się średnicę wałka, średnicę otworu, głębokość rowka albo wysokość stopnia. W każdym z tych przypadków ważne jest jedno: szczęki albo trzpień muszą pracować dokładnie w osi mierzonego elementu.

Przy pomiarze zewnętrznym nie ściskam detalu jak szczypcami. Wystarczy kontakt bez deformacji, bo przy cienkiej blaszce albo miękkim tworzywie za mocny docisk potrafi od razu zawyżyć albo zaniżyć wynik. Przy otworach trzymam z kolei zasadę, że lepiej wykonać dwa spokojne pomiary niż jeden szybki i niepewny.

Takie podejście mocno ogranicza błędy operacyjne, ale nadal trzeba uważać na rzeczy, które psują wynik jeszcze przed odczytem.

Najczęstsze błędy, które psują pomiar

W praktyce najwięcej problemów nie wynika z samej skali, tylko z tego, jak operator prowadzi narzędzie. Suwmiarka 0,02 mm jest precyzyjna, ale nie wybacza brudu, pośpiechu i zbyt mocnego docisku. Kilka prostych błędów potrafi zniszczyć sens całego pomiaru.

• Brud na szczękach - pył, wiór albo olej tworzą dodatkową warstwę i fałszują odczyt.
• Za mocny nacisk - cienkie ścianki, miękkie materiały i delikatne detale potrafią się ugiąć.
• Pomiary pod kątem - przyrząd musi pracować równolegle do osi detalu.
• Pomiar na gratu - po cięciu, frezowaniu albo wierceniu krawędź często ma zadzior, który podnosi wynik.
• Odczyt z boku - paralaksa sprawia, że kreski wydają się pokrywać, choć w rzeczywistości tak nie jest.
• Brak korekty zera - jeśli suwmiarka po zamknięciu nie pokazuje 0, trzeba uwzględnić odchyłkę.

W warsztacie szczególnie często widać to przy elementach po obróbce skrawaniem. Drobny gratu potrafi dać wynik większy o kilka setnych, a przy precyzyjnych dopasowaniach właśnie te setne robią różnicę. Z tego powodu ja zawsze przed pomiarem robię szybkie oględziny detalu i narzędzia, zamiast ufać pierwszemu odczytowi.

Kiedy odrzucisz te błędy, zostaje jeszcze jedna rzecz: sprawdzenie, czy sama suwmiarka nie wprowadza własnego przesunięcia.

Jak sprawdzić i skorygować suwmiarkę przed pracą

Najprostszy test jest banalny, ale bardzo skuteczny: zamknij szczęki i zobacz, czy zero wraca do zera. Jeśli nie, masz do czynienia z błędem zera. To może być kwestia zabrudzenia, zużycia albo po prostu rozkalibrowania narzędzia po intensywnej pracy.

1. Oczyść szczęki i przetrzyj prowadnicę miękką, suchą ściereczką.
2. Zamknij szczęki bez nadmiernego docisku.
3. Sprawdź, czy kreski zerowe pokrywają się idealnie.
4. Wykonaj ten sam pomiar 2-3 razy i porównaj wyniki.
5. Jeśli rozbieżności są powtarzalne, potraktuj je jako poprawkę albo wycofaj narzędzie z dokładniejszych prac.

W pracy warsztatowej ważna jest też temperatura. Gorący detal i rozgrzana suwmiarka to kiepskie połączenie, bo metal pracuje wymiarowo pod wpływem ciepła. Gdy mierzę element po obróbce, wolę dać mu chwilę ostygnąć niż ufać wynikom odczytanym od razu po zdjęciu z maszyny.

To wszystko pozwala lepiej ocenić narzędzie, ale nadal zostaje pytanie, kiedy taka suwmiarka wystarczy, a kiedy lepiej sięgnąć po coś dokładniejszego.

Kiedy suwmiarka 0,02 mm wystarczy, a kiedy lepszy będzie mikrometr

Suwmiarka z noniuszem 0,02 mm świetnie sprawdza się do kontroli wymiarów, szybkiego porównania detali i pracy, w której liczy się sprawność, a nie laboratoryjna precyzja. Dobrze nadaje się do pomiaru wałków, tulei, grubości materiału, głębokości rowków czy wymiarów montażowych. W większości prac warsztatowych to narzędzie wystarczające i bardzo wygodne.

W skrócie: suwmiarka jest świetna do kontroli i porównania, ale nie zawsze jest narzędziem rozstrzygającym. Gdy tolerancja jest bardzo ciasna, a pasowanie ma znaczenie krytyczne, mikrometr daje zwykle bezpieczniejszy margines zaufania. Mówię o tym wprost, bo zbyt często widzę oczekiwanie, że suwmiarka załatwi każdy pomiar, a to po prostu nie jest jej rola.

Gdy chcesz pracować szybko i bez nerwów, najlepiej wyrobić sobie jeden powtarzalny schemat obsługi i trzymać się go za każdym razem.

Rytuał, który daje powtarzalne wyniki w warsztacie

Najlepsze pomiary robię wtedy, gdy nie improwizuję. Powtarzalność w warsztacie bierze się z prostego nawyku, nie z przypadku. Wystarczy kilka czynności wykonywanych zawsze w tej samej kolejności.

• Przecieram szczęki i mierzone powierzchnie przed każdym dokładniejszym pomiarem.
• Sprawdzam zero po zamknięciu narzędzia.
• Mierzę ten sam element co najmniej dwa razy, najlepiej w tej samej orientacji.
• Notuję wynik razem z miejscem pomiaru, jeśli detal nie jest idealnie równy na całej długości.
• Po pracy odkładam suwmiarkę w etui i nie zostawiam jej zaciśniętej na detalu.

Taki prosty porządek robi większą różnicę, niż wiele osób zakłada. Dobrze ustawiona, czysta i sprawdzona suwmiarka 0,02 mm daje bardzo użyteczne wyniki, ale tylko wtedy, gdy traktujesz ją jak narzędzie pomiarowe, a nie szybki gadżet do „mniej więcej”. Jeśli trzymasz się jednej procedury, odczyt staje się szybki, powtarzalny i naprawdę przydatny w codziennej pracy warsztatowej.
